Η βασική ιδέα του σχεδιασμού,Σχεδιασμός εμβόλου καιΎψος εργασίας του Pogo Pin
Η βασική ιδέα σχεδίασης του Pogo Pin (σύνδεσμος με ελατήριο):
Τα ηλεκτρικά χαρακτηριστικά θα βρουν ενεργά τη διαδρομή με τη μικρότερη αντίσταση για τη διεξαγωγή του ρεύματος, την καλύτερη κατάσταση
Το ρεύμα θα μεταφερθεί από τον άξονα της βελόνας στο τοίχωμα του εξωτερικού σωλήνα και μετά στο PCB. Αυτή τη στιγμή, η τιμή αντίστασης είναι η μικρότερη.
Η βασική σχεδίαση εμβόλου του Pogo Pin (φίσα με ελατήριο):
Ουρά μεροληψίας
Το σχέδιο Bias Tail είναι το πιο συνηθισμένο και φθηνότερο στην παραγωγή με καλή ισορροπία μεταξύ απόδοσης, τιμής και μεγέθους. Αυτός ο σχεδιασμός μπορεί να εγγυηθεί σταθερή αντίσταση πυθμένα.
Πλεονέκτημα: Χαμηλή και σταθερή αντίσταση
Τρυπάνι πλάτης
Το τρυπάνι πλάτης χρησιμοποιείται συνήθως σε περιβάλλον με μικρές υποδοχές, όπως ασύρματα ακουστικά, smartphone ή μικρές συσκευές IoT. το μικρό μέγεθος μπορεί να καλύψει τις απαιτήσεις ελαστικότητας των πελατών επειδή το μήκος του ελατηρίου αυτού του σχεδίου μπορεί να υπερβαίνει το μήκος του σωλήνα της βελόνας. Σε ορισμένες περιπτώσεις όπου ο χώρος είναι περιορισμένος.
Σχεδιασμός κώνου
Αυτό το είδος σχεδίασης είναι η καλύτερη επιλογή για το σύνδεσμο με υψηλές απαιτήσεις ομοκεντρικότητας, επειδή το ελατήριο μπορεί να τοποθετηθεί καλύτερα στον κωνικό πείρο της ουράς του άξονα του πείρου. Η κωνική ουρά στο κάτω μέρος του άξονα του πείρου τοποθετείται στο εσωτερικό του ελατηρίου, για να μειώσει το κούνημα του άξονα του πείρου. Πλεονέκτημα: Εύκολη στροφή, Μικρή λοξότητα, Χαμηλό κόστος.
Σχέδιο μπάλας
Ο σχεδιασμός της μπάλας είναι η καλύτερη επιλογή για δύσκολα περιβάλλοντα όπως μηχανήματα βαρέως τύπου, φόρτιση και ιατρικές εφαρμογές, η επαφή είναι πιο σταθερή και το υψηλό ρεύμα είναι σημαντικό.
Πλεονέκτημα: Σταθερή αντίσταση, μπορεί να περάσει από υψηλό ρεύμα

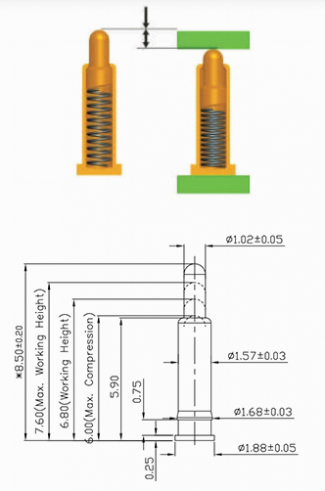

Το βασικό ύψος εργασίας του Pogo Pin (βύσμα με ελατήριο):
Γενικά, η ποσότητα συμπίεσης κατά τη λειτουργία είναι τα 2/3 της συνολικής διαδρομής, εάν η ποσότητα συμπίεσης είναι επαρκής, η θετική δύναμη είναι πολύ χαμηλή, επομένως η αντίσταση δεν είναι σταθερή.
Η χρήση ενός πείρου pogo στο ύψος εργασίας θα αυξήσει σημαντικά την ανθεκτικότητα και την απόδοση του συνδετήρα.
Η πλάκα επαφής της μπαταρίας ή το χρυσό δάχτυλο που συνδέει τον πείρο pogo πρέπει να είναι απαλλαγμένο από ακαθαρσίες, οξείδωση κ.λπ.
Περιορίστε τη χρήση εντός του εύρους των προδιαγραφών που αναφέρονται στο σχέδιο.
