Πώς να επιλέξετε σωστά τη δοκιμαστική καρφίτσα pogo
Όποιος έχει πραγματοποιήσει ποτέ μετρήσεις και δοκιμές γνωρίζει ότι τα ακριβή δεδομένα εξαρτώνται από το σχεδιασμό και τις δυνατότητες μέτρησης του οργάνου δοκιμής. Αλλά λίγοι άνθρωποι γνωρίζουν ότι η ποιότητα σχεδιασμού, η διαδικασία κατασκευής, η συμβατότητα και οι προδιαγραφές απόδοσης των δοκιμαστικών γραμμών και των συνδέσμων είναι εξίσου σημαντικές με τα όργανα δοκιμής. Στη συνέχεια, θα επικεντρωθούμε στα πέντε συγκεκριμένα κριτήρια για τη σωστή επιλογή των δοκιμαστικών συρμάτων και των ακίδων pogo ελατηρίου.
Πρώτον, ασφάλεια:
Όπως και οι απαιτήσεις τροφοδοσίας ρεύματος, οι ακροδέκτες δοκιμής οργάνων και οι ακίδες pogo πρέπει να πληρούν αυστηρές απαιτήσεις ασφαλείας λόγω άμεσης επαφής με μεγάλες τάσεις, ειδικά σύμφωνα με τις διεθνείς απαιτήσεις τάσης και κατηγορίας IEC1010, συγκεκριμένα CATI, CAT II, CAT III ή CATIV . Άλλες απαιτήσεις του IEC1010 περιλαμβάνουν επίσης μεταβατική δοκιμή, διηλεκτρική τάση αντοχής ή δοκιμή για να επαληθευτεί ότι το προϊόν έχει επαρκή μόνωση και πληροί τις απαιτήσεις ρεύματος, ηλεκτρικής απόστασης, εκτεθειμένου μεταλλικού ελατηρίου και αντοχής σε κρούση. Οι βελόνες δοκιμής καλής ποιότητας, μαζί με σημαντικό ατομικό προστατευτικό εξοπλισμό, όπως γάντια και προστασία ματιών, αποτελούν μέρος των μέτρων ατομικής προστασίας που ορίζονται στο πρότυπο NFPA70E.
Δεύτερον, στιβαρότητα και ανθεκτικότητα:
Τα καλώδια δοκιμής και οι σύνδεσμοι υψηλής ποιότητας δεν θα υποστούν υποβάθμιση της απόδοσης λόγω καθημερινής τριβής, όπως το τράβηγμα, το πάτημα και το τρύπημα. Και τα δύο άκρα της γραμμής δοκιμής θα πρέπει να έχουν καλοσχεδιασμένα θηκάρια κατά του στρες. Η δακτυλήθρα του ελατηρίου δοκιμής θα πρέπει να είναι ένα σκληρυμένο μέταλλο που αντέχει σε επαναλαμβανόμενες συνδέσεις και μπορεί να μεταδίδει ακριβή δεδομένα κάθε φορά.
Σε σύγκριση με φθηνά υλικά, το ειδικά κατασκευασμένο σύρμα από επικασσιτερωμένο πολυκλωνικό χαλκό βηρυλλίου μπορεί να προσφέρει ευελιξία, μακροχρόνια ανθεκτικότητα, εξαιρετική αγωγιμότητα και ακρίβεια. Άλλοι παράγοντες περιλαμβάνουν την εσωτερική ποιότητα συγκόλλησης του πείρου pogo και του συνδετήρα και το εύρος θερμοκρασίας του υλικού.
Τρίτον, απόδοση σχεδιασμού και δείκτες:
Είναι πολύ σημαντικό ο σχεδιασμός της δακτυλήθρας ελατηρίου δοκιμής και του δοκιμαστικού κλιπ να είναι άνετος ή όχι. Μια άνετη, εύκολη στο πιάσιμο επιφάνεια λαβής βοηθά να κρατάτε τη βελόνα σταθερά στο χέρι σας και ένας ισχυρός σφιγκτήρας ελατηρίου εξασφαλίζει μια σταθερή σύνδεση. Η σύνδεση πρέπει να είναι απλή και τα ταιριαστά μέρη θα πρέπει να μπορούν να γλιστρούν μεταξύ τους αβίαστα χωρίς άγχος. Οι επαφές σε συνδέσμους υψηλής ποιότητας πρέπει να είναι επινικελωμένοι ή επιχρυσωμένοι επεξεργασμένοι ορειχάλκινοι σύνδεσμοι, όχι μόνο από χυτό ορείχαλκο. Η χρήση επιχρυσωμένων επαφών παρέχει ακρίβεια και αντοχή στην οξείδωση, παρέχοντας έτσι μια ανθεκτική, ασφαλή και αξιόπιστη σύνδεση.
Ο δείκτης σχεδίασης της γραμμής δοκιμής και της δακτυλήθρας ελατηρίου πρέπει να είναι συνεπής με το αντίστοιχο όργανο δοκιμής. Εάν ο δείκτης είναι μικρότερος από το όργανο δοκιμής, η πραγματική τιμή του οργάνου θα μειωθεί σημαντικά. Για παράδειγμα, το εύρος ζώνης του παλμογράφου είναι 100M και το εύρος ζώνης της αντίστοιχης βελόνας παλμογράφου είναι μόνο 50M, τότε ο παλμογράφος γίνεται 50M.
Τέταρτον, εφαρμογές υψηλής απόδοσης:

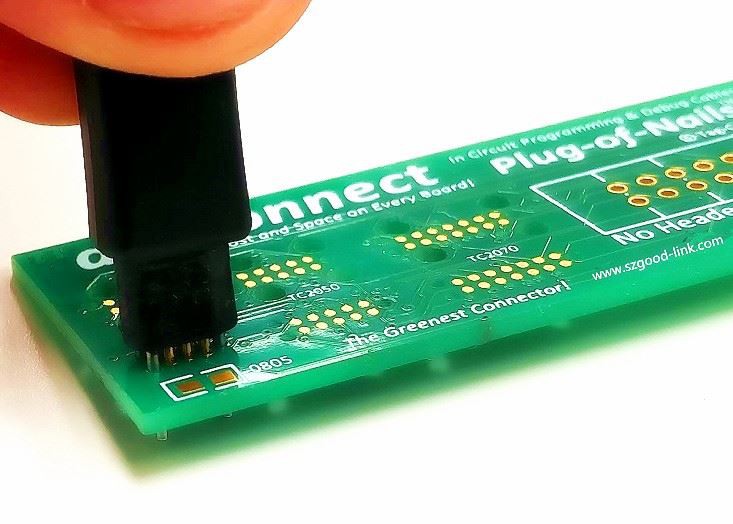

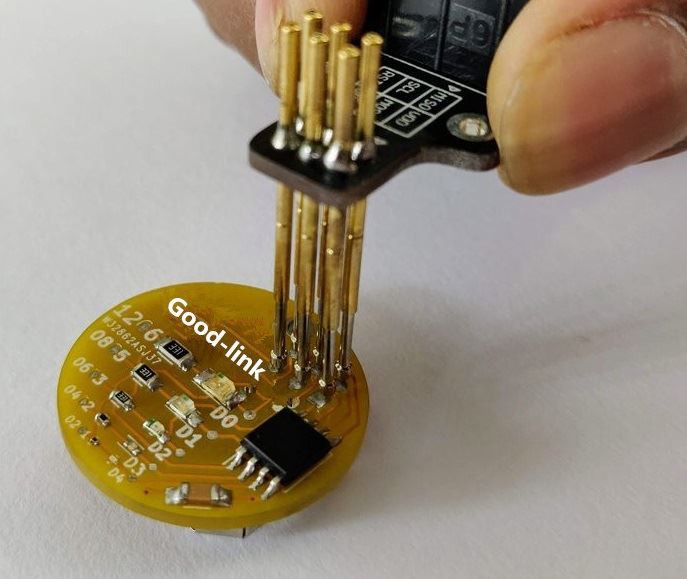

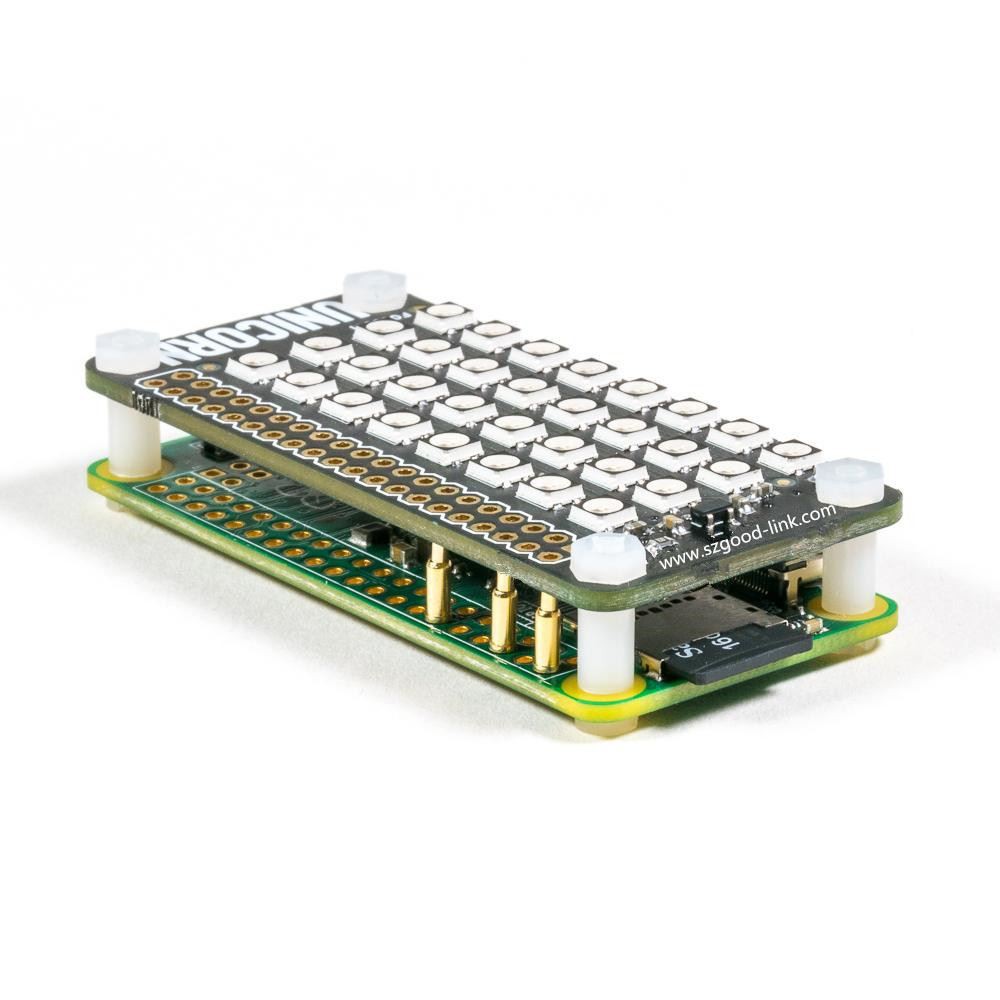

Από έναν πείρο pogo με ελατήριο και μια λεπτή και ελαφριά βελόνα για τη δοκιμή ηλεκτρονικών κυκλωμάτων έως έναν αιχμηρό πείρο pogo από ανοξείδωτο χάλυβα και μια ισχυρή βελόνα κατάλληλη για βιομηχανική χρήση, ο σχεδιασμός της βελόνας λαμβάνει πλέον υπόψη τις ανάγκες διαφορετικών εφαρμογών. Για παράδειγμα, οι βελόνες ενός σημείου είναι η πιο κοινή μορφή βελόνων. Οι περισσότεροι μετρητές παρέχουν μια γραμμή δοκιμής ενός σημείου, η οποία είναι αρκετά χρήσιμη για ένα ευρύ φάσμα εφαρμογών δοκιμής. Μια αιχμηρή δακτυλήθρα ελατηρίου είναι καλύτερο εργαλείο για τη μέτρηση πολύ μικρών σημείων επαφής σε πλακέτες κυκλωμάτων υψηλής πυκνότητας. Παρόλο που καταστρέφονται εύκολα, οι καρφίτσες pogo μπορούν συνήθως να ακονιστούν ξανά επειδή δεν υπάρχει επένδυση πάνω τους.
Η βελόνα με μια αναδιπλούμενη δακτυλήθρα ελατηρίου συνδέεται με ένα ανοξείδωτο σύρμα με πολύ λεπτή διάμετρο. Εκτός από το άκρο της βελόνας, ολόκληρο το σύρμα καλύπτεται από ένα μονωτικό στρώμα για να αποτρέψει την ακούσια επαφή από το να προκαλέσει βραχυκύκλωμα και να καταστρέψει το τσιπ. Η ελατηριωτή δακτυλήθρα πένσας με γάντζο είναι κατάλληλη για τη διατήρηση της σύνδεσης στη θέση της, η οποία είναι βολική για χειροκίνητη λειτουργία. Χρησιμοποιήστε δοκιμαστικά κλιπ διαφορετικών μεγεθών για εύκολη δοκιμή των τσιπ IC. Τα δοκιμαστικά κλιπ IC είναι ιδανικά εργαλεία για την ανίχνευση πολλαπλών ακίδων σε ένα τσιπ IC. Είναι πολύ κατάλληλα για την εύρεση ενός από τα πολλά καλώδια τσιπ. Οι βελόνες SMD μπορούν να χρησιμοποιηθούν για δοκιμές σταθερού σημείου σε πλακέτες επιφανειακής τοποθέτησης (SMD). Αυτός ο τύπος δοκιμών απαιτεί τη χρήση μιας πολύ λεπτής και κοφτερής δακτυλήθρας ελατηρίου σε σημεία επαφής σε πολύ μικρές πλακέτες κυκλωμάτων, όπως οι σφιγκτήρες δοκιμής MINI GRIP-XB/100 mini. Ο σφιγκτήρας micro SMD έχει σχεδιαστεί για να σφίγγει τις ακίδες λεπτού βήματος στο τσιπ SMD. Το καλώδιο προσαρμογέα BNC (κοντό καλώδιο με μικρά καλώδια) διευκολύνει την εγκατάσταση του βύσματος RF από την πλακέτα κυκλώματος για δοκιμή σήματος...
Πέμπτο, σύνδεσμος σύνδεσης δοκιμαστικής γραμμής:
Σύμφωνα με τα πρότυπα, την ασφάλεια και τις πραγματικές ανάγκες, ο σύνδεσμος γραμμής δοκιμής έχει διάφορες εφαρμογές και τυπικά βύσματα και πρίζες. Για παράδειγμα, ο παλμογράφος έχει μια υποδοχή BNC, το πολύμετρο έχει μια υποδοχή μπανάνας 4 mm και ο αναλυτής φάσματος έχει μια υποδοχή τύπου Ν, κ.λπ. Διαφορετικές εφαρμογές έχουν διαφορετικούς συνδέσμους. Για να ταιριάζουν μεταξύ τους, έχουν εμφανιστεί στην αγορά διάφοροι αντάπτορες (σύζευξη). Προσαρμογέας), προσαρμογείς (προσαρμογείς), καλώδια προσαρμογέα, καλώδια σύνδεσης, καλώδια διακλάδωσης κ.λπ.
Συνοψίζοντας, είναι τα πέντε συγκεκριμένα κριτήρια για τη σωστή επιλογή δοκιμαστικών γραμμών και ακίδων pogo που περιγράψαμε σήμερα. Σύμφωνα με αυτά τα πέντε σημεία, όλοι έχουν επίσης μια βαθύτερη κατανόηση των καρφίτσες pogo.
