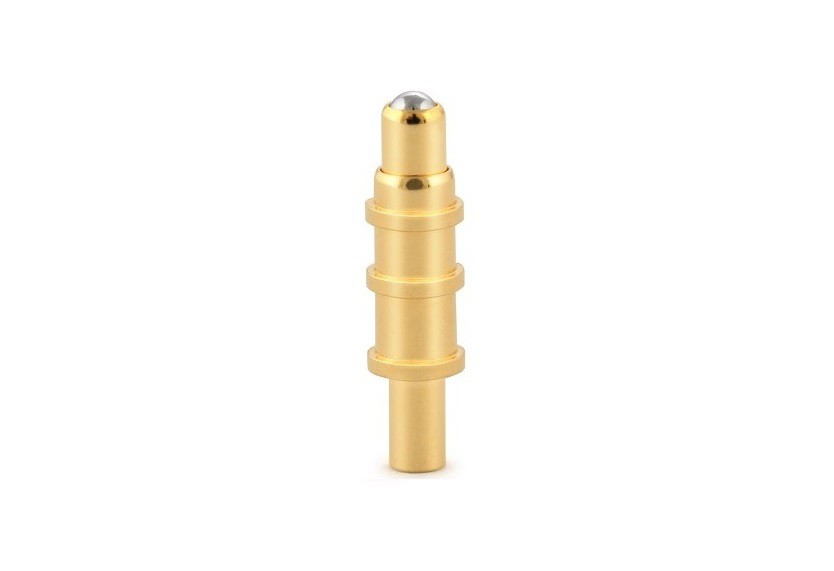

Σχεδιασμός και απαιτήσεις του άκρου επαφής του συνδετήρα ακίδας Pogo
1. Απαιτήσεις σχεδιασμού για την τελική επαφή
είναι ένας μη τυπικός τύπος επαφής. Είναι σχεδιασμένο σύμφωνα με τις απαιτήσεις καλωδίων ολόκληρου του μηχανήματος. Αρχικά, είναι απαραίτητο να επιβεβαιώσετε το μέγεθος του άκρου του βύσματος, τη μέθοδο εγκατάστασης του προϊόντος, τη φόρμα εμφάνισης και τις προδιαγραφές του καλωδίου. Σε περίπτωση που είναι δύσκολο να επιβεβαιώσετε το καλώδιο, σχεδιάστε την οπή καλωδίωσης σύμφωνα με τον αριθμό επικοινωνίας. Η οπή καλωδίωσης μπορεί να καλύψει τις ανάγκες των μεγάλων καλωδίων μετρητή καλωδίων. Ο λόγος της διαμέτρου του πυρήνα του σύρματος προς την εσωτερική διάμετρο του κυπέλλου συγκόλλησης είναι γενικά 0,5-0,7. Κατά τη σύνδεση ενός σύρματος, η αρχή σχεδιασμού είναι ότι η διάμετρος του πυρήνα του καλωδίου και η οπή σύνδεσης της επαφής είναι κατάλληλη και ο λόγος της διαμέτρου του πυρήνα του σύρματος προς την εσωτερική διάμετρο της οπής συγκόλλησης είναι γενικά 0,6-0,8.
2. Απαιτήσεις σχετικά με τη μορφή της τελικής επαφής
Στον σύνδεσμο πείρου pogo, το τεμάχιο επαφής είναι αναπόσπαστο μέρος του συνδετήρα και η κύρια λειτουργία του είναι να είναι υπεύθυνο για τη μετάδοση σήματος. Στη διαδικασία σχεδιασμού του συνδετήρα, η επαφή σχηματίζεται από το άκρο ζευγαρώματος και το άκρο της ουράς. Το άκρο ζευγαρώματος αποτελείται γενικά από ελαστικά μέρη και άκαμπτα μέρη για να διασφαλίζεται η αξιοπιστία της επαφής μεταξύ του βύσματος του συνδετήρα και της πρίζας. το ουραίο άκρο της επαφής είναι υπεύθυνο για τη σύνδεση καλωδίου μεταξύ του εξοπλισμού, τη διασύνδεση μεταξύ των τυπωμένων πλακών ή Η διασύνδεση μεταξύ του καλωδίου και της πλακέτας χρησιμοποιείται στη σύνδεση του καλωδίου. Το τερματικό άκρο του συνδετήρα μπορεί να χωριστεί σε τέσσερις τύπους: τύπος σύρματος συγκόλλησης, τύπος σύρματος πτύχωσης, τύπος διάτρησης μόνωσης και τύπος περιέλιξης χωρίς συγκόλληση. Εφαρμογή Στην πλακέτα τυπωμένου κυκλώματος, οι φόρμες τερματισμού επαφής μπορούν να χωριστούν σε τέσσερις τύπους: ευθεία συγκόλληση, καμπύλη συγκόλληση, επιφανειακή τοποθέτηση και τύπος πίεσης χωρίς συγκόλληση.
