Απαιτήσεις σχεδιασμού άκρου συνδετήρα καρφίτσας Pogo
Ο σύνδεσμος Pogo Pin αποτελείται κυρίως από 6 μέρη, δηλαδή άξονα βελόνας, ελατήριο, κεραμικό σφαιρίδιο, σωλήνας βελόνας, πλαστικό, καπάκι (οι βασικές απαιτήσεις εγκατάστασης πελατών μπορούν να εξοπλιστούν με πλαστικό CAP για την προστασία του άξονα της βελόνας). Ας ρίξει ο's μια ματιά στις απαιτήσεις φόρμας του ακροδέκτη επαφής του συνδετήρα του pin pogo.
1. Απαιτήσεις σχεδιασμού για το τέλος της επαφής:
είναι ένας μη τυποποιημένος τύπος επαφής, σχεδιασμένος σύμφωνα με τις απαιτήσεις καλωδίου του πλήρους μηχανήματος, επιβεβαιώστε πρώτα το μέγεθος του άκρου βύσματος, τη φόρμα εγκατάστασης του προϊόντος, τη λειτουργία εμφάνισης και την προδιαγραφή καλωδίου. Όταν δεν μπορεί να προσδιοριστεί το καλώδιο, η αρχή που πρέπει να ακολουθήσετε είναι να σχεδιάσετε την οπή καλωδίωσης σύμφωνα με τον αριθμό του εξαρτήματος επαφής. Η οπή καλωδίωσης μπορεί να ικανοποιήσει τις απαιτήσεις των μεγάλων καλωδίων μετρητή καλωδίων. Ο λόγος της διαμέτρου του σύρματος πυρήνα του σύρματος προς την εσωτερική διάμετρο του κυπέλλου συγκόλλησης είναι συνήθως 0,5-0,7. Κατά τη σύνδεση ενός σύρματος, η αρχή σχεδιασμού είναι ότι η διάμετρος του πυρήνα του καλωδίου και η οπή σύνδεσης της επαφής είναι κατάλληλη και ο λόγος της διαμέτρου του πυρήνα του σύρματος προς την εσωτερική διάμετρο της οπής συγκόλλησης είναι συνήθως 0,6-0,8.
2. Απαιτήσεις στο έντυπο του τέλους της επαφής:

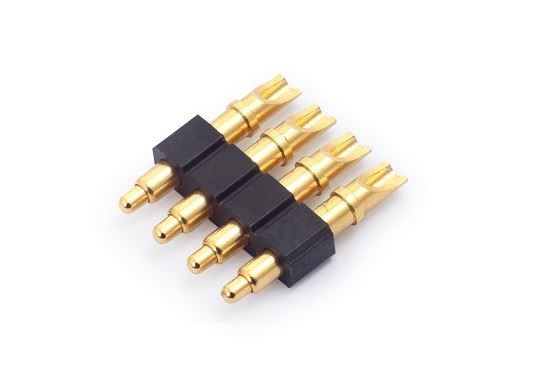

Στον σύνδεσμο πείρου pogo, η επαφή είναι ένα σημαντικό μέρος του βύσματος, το οποίο μεταφέρει κυρίως τη μετάδοση σήματος. Στο σχεδιασμό του συνδετήρα, η επαφή αποτελείται από το ζευγάρωμα και το άκρο της ουράς. Το άκρο ζευγαρώματος συνήθως αποτελείται από ελαστικά μέρη και άκαμπτα μέρη για να διασφαλίζεται η αξιοπιστία της επαφής μεταξύ του βύσματος του συνδετήρα και της πρίζας. το ουραίο άκρο της επαφής είναι να πραγματοποιήσει τη σύνδεση καλωδίου μεταξύ του εξοπλισμού, τη διασύνδεση μεταξύ των τυπωμένων πλακών ή του καλωδίου και Η διασύνδεση μεταξύ των πλακών χρησιμοποιείται για τη σύνδεση καλωδίων. Το τερματικό άκρο του συνδετήρα έχει έναν τύπο σύρματος συγκόλλησης, έναν τύπο σύρματος πτύχωσης και έναν τύπο διάτρησης μόνωσης (IDC, τύπος περιέλιξης χωρίς συγκόλληση, που χρησιμοποιείται για τυπωμένες σανίδες, επαφές Οι φόρμες τερματισμού περιλαμβάνουν ευθεία συγκόλληση, καμπτική συγκόλληση, επιφανειακή τοποθέτηση και συγκόλληση- τύπος free press-in.
