Pogo pins για λύσεις φόρτισης TWS
Σε σύγκριση με τα συνηθισμένα ενσύρματα ακουστικά, τα ακουστικά Bluetooth είναι πιο βολικά στη χρήση. Με τη συνεχή ενημέρωση της τεχνολογίας, η ποιότητα ήχου των ακουστικών Bluetooth πλησιάζει όλο και περισσότερο στα ενσύρματα ακουστικά. Από το Apple iPhone 7, η υποδοχή ακουστικών 3,5 mm έχει ακυρωθεί, κάτι που είναι ακόμα πιο σημαντικό. Η ανάπτυξη ακουστικών Bluetooth.

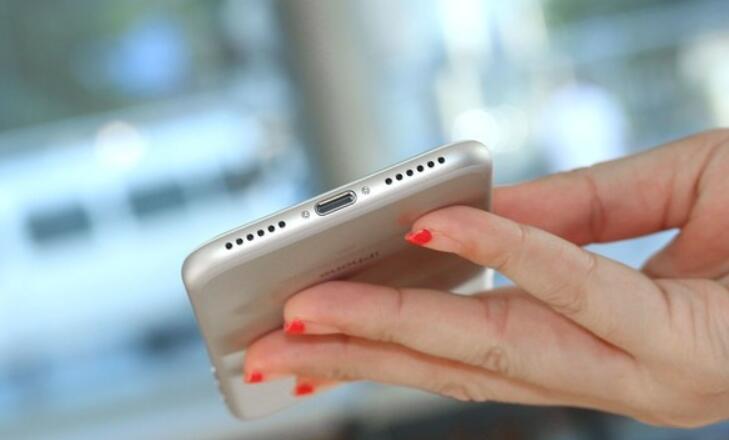

Το iPhone χωρίς την παραδοσιακή υποδοχή ακουστικών 3,5 mm

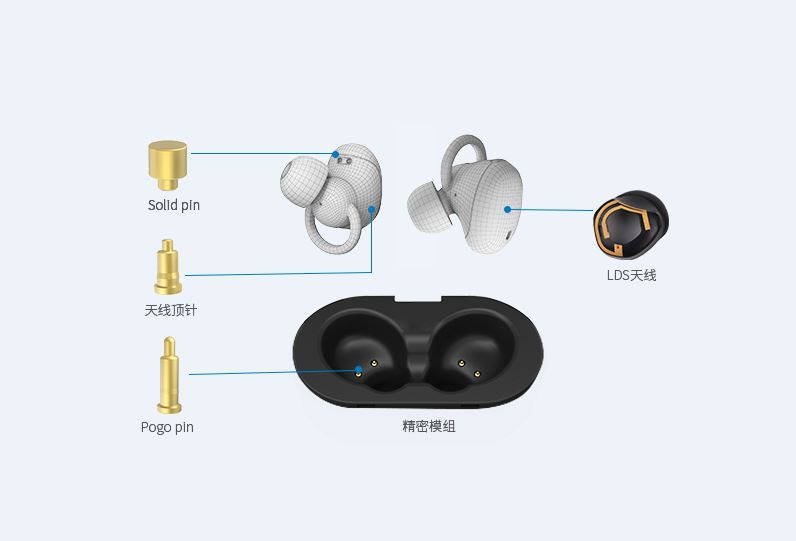

Η πιο προφανής διαφορά μεταξύ των ακουστικών Bluetooth και των παραδοσιακών ενσύρματων ακουστικών είναι ότι δεν υπάρχει μακρύ καλώδιο ακουστικών και τα σήματα ήχου λαμβάνονται μέσω Bluetooth, επομένως τα ακουστικά Bluetooth έχουν ανεξάρτητα κυκλώματα και τροφοδοτικά και μπορούν να φορτιστούν για καθημερινή χρήση ως κινητό τηλέφωνο. Σήμερα, θέλουμε να Αυτό το άρθρο παρουσιάζει τους τύπους ακίδων pogo που χρησιμοποιούνται στη θήκη φόρτισης των ακουστικών Bluetooth TWS (True Wireless Stereo).
Στο κουτί φόρτισης ακουστικών TWS, έχουμε δει διάφορες προδιαγραφές ακίδων pogo (pogo pin connectors), συμπεριλαμβανομένων 2Pin, 3Pin, 5Pin κ.λπ. Η χρήση των ακίδων pogo είναι κανονική και το σύνολο χωρίζεται σε 2Pin pogo pins καρφίτσες. και περισσότερες καρφίτσες. Ποια είναι λοιπόν η χρήση τόσων πολλών καρφίδων pogo;

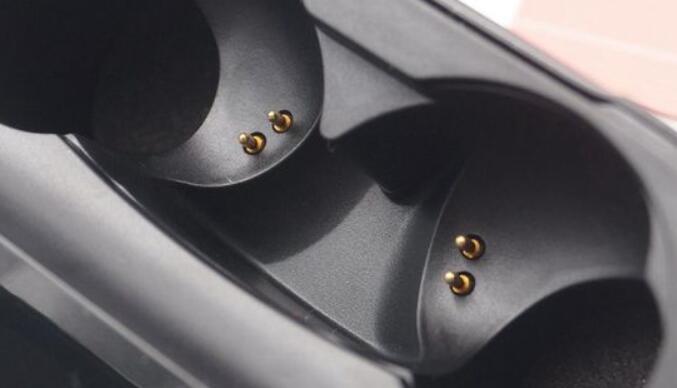

1. 2Pin λύσεις καρφίτσας pogo:
Η σχεδίαση της ακίδας pogo 2Pin είναι η πιο κοινή στην αγορά και αυτή η σχεδίαση μπορεί να καλύψει τις άκαμπτες ανάγκες της φόρτισης των ακουστικών TWS. Οι δύο ακίδες είναι θετικές και αρνητικές, αντίστοιχα, και χρησιμοποιούνται για τη μεταφορά της ισχύος της θήκης μπαταριών του κουτιού φόρτισης TWS στο ακουστικό. Με αυτόν τον τρόπο, εάν το TWS χρησιμοποιείται ως ακουστικό Bluetooth για κλήσεις, το ένα σετ μικροφώνου-ακουστικού λειτουργεί και το άλλο ακουστικό μπορεί να τοποθετηθεί στη θήκη φόρτισης για να ανανεωθεί η ισχύς. ένας τέτοιος κύκλος χρήσης μπορεί να καλύψει τις ανάγκες εξαιρετικά μεγάλης διάρκειας μπαταρίας.
Προηγουμένως, οι ακίδες pogo 2Pin δεν μπορούσαν να λάβουν υπόψη την επικοινωνία κατά την παροχή ρεύματος. Επομένως, για να προσθέσει εξατομικευμένες λειτουργίες, το εργοστάσιο ακουστικών TWS δοκίμασε 3Pin pogo pins, 5Pin pogo pins και άλλα σχέδια σχεδίασης, τα οποία έφεραν επίσης αυξημένο όγκο προϊόντος και δυσκολία στη συναρμολόγηση. Είναι περίπλοκο και επιφέρει αύξηση του κόστους.
2. Διάλυμα καρφίτσας 3 καρφιτσών pogo
Ο σχεδιασμός της δακτυλήθρας ελατηρίου 3Pin, εκτός από τη φόρτιση και τη γείωση 5V, προσθέτει έναν πείρο για την τάση της μπαταρίας του ακουστικού, ο οποίος χρησιμοποιείται για τη μέτρηση της πραγματικής ισχύος του ακουστικού.

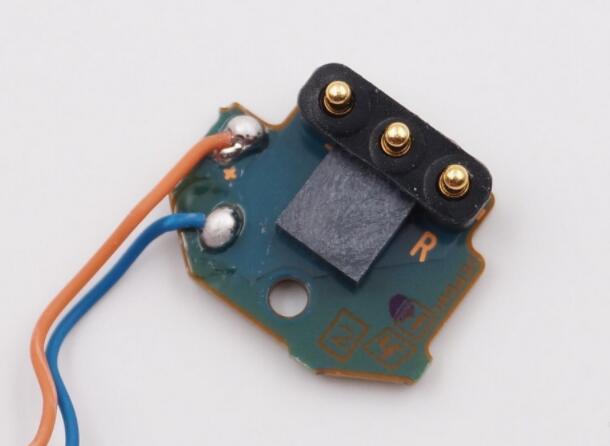

Καρφίτσα φόρτισης 3 ακίδων 3 ακίδων φόρτισης

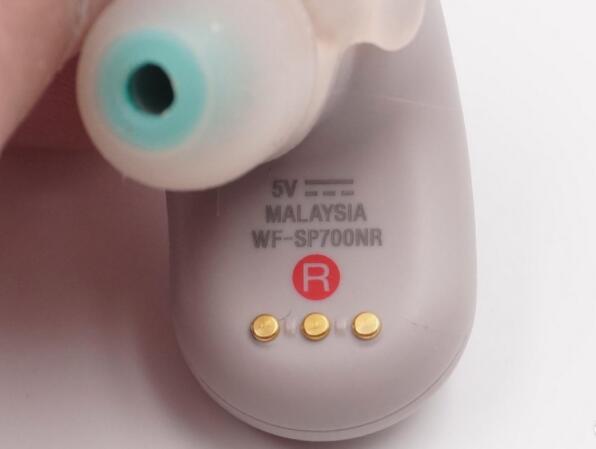

Ακουστικά TWS Bluetooth με ακίδα φόρτισης 3 ακίδων TWS ακουστικά Bluetooth με ακίδα φόρτισης 3 ακίδων

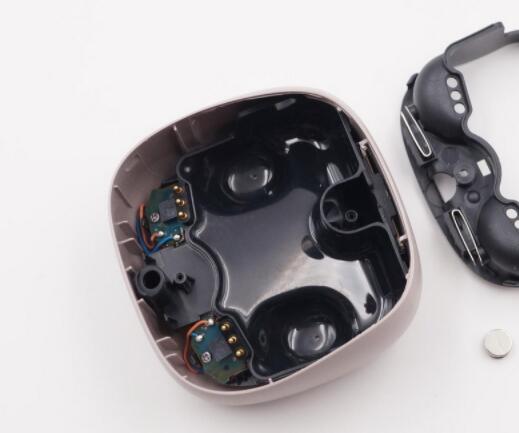

Καρφίτσα φόρτισης 3 ακίδων για θήκη φόρτισης ακουστικών Bluetooth 3 καρφίτσα φόρτισης για θήκη φόρτισης ακουστικών Bluetooth
3. Διάλυμα καρφίτσας pogo 5Pin
Ο σχεδιασμός της δακτυλήθρας ελατηρίου 5Pin λαμβάνει υπόψη τους δύο παραπάνω σκοπούς και έχει περισσότερες λειτουργίες.
Αυτό το είδος σχεδίασης μπορεί να δει κανείς μόνο στα high-end ακουστικά Bluetooth TWS, τα οποία είναι σχετικά σπάνια. Μπορεί να χρησιμοποιηθεί για μετάδοση δεδομένων στην εσωτερική αποθήκευση των ακουστικών, αναβάθμιση υλικολογισμικού των ακουστικών, επικοινωνία δεδομένων πρωτοκόλλου και άλλες λειτουργίες.
