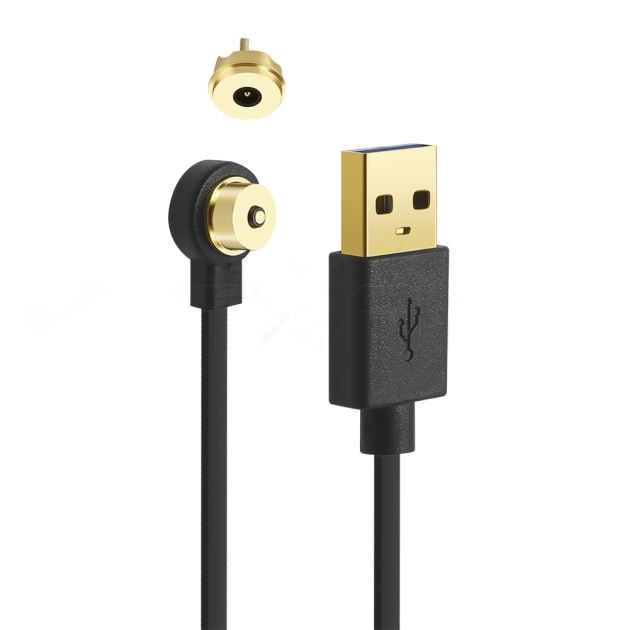

Απαιτήσεις για την επαφή του συνδετήρα της ακίδας pogo
Πρώτον, οι απαιτήσεις σχεδιασμού του τέλους της επαφής:
είναι ένας μη τυπικός τύπος επαφής. Είναι σχεδιασμένο σύμφωνα με τις απαιτήσεις καλωδίων του πλήρους μηχανήματος. Πρέπει πρώτα να καθοριστεί το μέγεθος του άκρου βύσματος, η φόρμα εγκατάστασης του προϊόντος, η μέθοδος εμφάνισης και η προδιαγραφή του καλωδίου. Όταν δεν μπορεί να προσδιοριστεί το καλώδιο, η αρχή που πρέπει να ακολουθήσετε είναι να σχεδιάσετε την οπή καλωδίωσης σύμφωνα με τον αριθμό του εξαρτήματος επαφής. Η οπή καλωδίωσης πρέπει να πληροί τις απαιτήσεις των μεγάλων καλωδίων μετρητή καλωδίων. Ο λόγος της διαμέτρου του σύρματος πυρήνα του σύρματος προς την εσωτερική διάμετρο του κυπέλλου συγκόλλησης είναι συνήθως 0,5-0,7. Κατά τη σύνδεση ενός σύρματος, η αρχή σχεδιασμού είναι ότι η διάμετρος του πυρήνα του καλωδίου και η οπή σύνδεσης της επαφής πρέπει να είναι συνεπείς μεταξύ τους και ο λόγος της διαμέτρου του σύρματος πυρήνα του σύρματος προς την εσωτερική διάμετρο της συγκόλλησης Η τρύπα είναι συνήθως 0,6-0,8.
Δεύτερον, οι απαιτήσεις της φόρμας τέλους επικοινωνίας:
Σε έναν σύνδεσμο πείρου pogo, η επαφή είναι ένα σημαντικό μέρος του βύσματος και η κύρια λειτουργία του είναι να μεταδίδει σήματα. Στο σχέδιο του συνδετήρα, η επαφή αποτελείται από δύο μέρη: το άκρο ζευγαρώματος και το άκρο της ουράς. Το άκρο ζευγαρώματος συνήθως αποτελείται από ελαστικά μέρη και άκαμπτα μέρη για να διασφαλίζεται η αξιοπιστία της επαφής μεταξύ του βύσματος του συνδετήρα και της πρίζας. το άκρο της επαφής μπορεί να πραγματοποιήσει τη σύνδεση καλωδίου μεταξύ του εξοπλισμού, τη διασύνδεση μεταξύ των τυπωμένων πλακών ή του καλωδίου Η διασύνδεση μεταξύ της πλακέτας και της πλακέτας χρησιμοποιείται στη σύνδεση καλωδίου. Το τερματικό άκρο του συνδετήρα έχει έναν τύπο σύρματος συγκόλλησης, έναν τύπο σύρματος πτύχωσης και έναν τύπο διάτρησης μόνωσης (IDC, τύπος περιέλιξης χωρίς συγκόλληση, που χρησιμοποιείται σε τυπωμένη πλακέτα. και τύπου χωρίς συγκόλληση.
