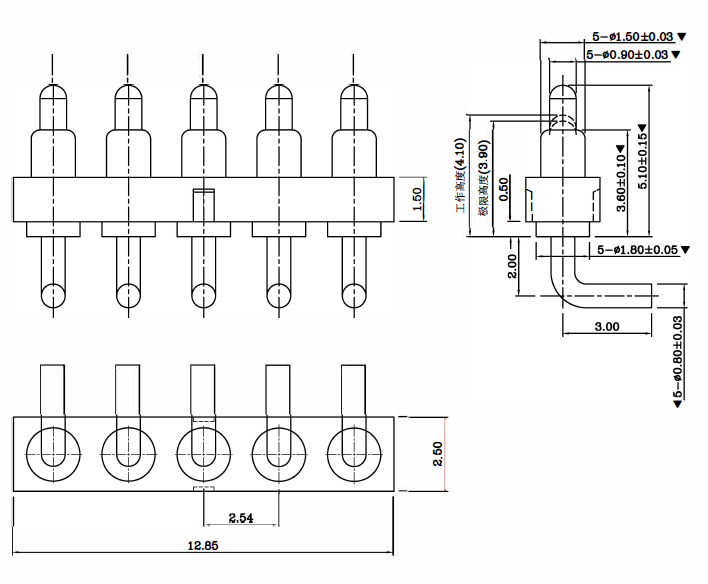

Δεξί Άγγελος 5PIN Αρσενικό και Θηλυκό Pogo Pin Connector
Η ελατηριωτή δακτυλήθρα είναι ένας ανιχνευτής τύπου ελατηρίου που σχηματίζεται από τα τρία βασικά μέρη της βελόνας, τον σωλήνα της βελόνας και το ελατήριο μετά το πριτσίνισμα από ένα όργανο ακριβείας. Ονομάζεται επίσης pin pogo, στήλη ηλεκτροδίου ελατηρίου pogopin, Spring Loaded ή pogopin. Το κάτω μέρος της βελόνας της ελατηριωτής δακτυλήθρας είναι συνήθως λοξότμητη δομή.
Η λειτουργία της λοξότμητης δομής είναι να διασφαλίζει ότι το pogopin διατηρεί το χέρι σε επαφή με το εσωτερικό τοίχωμα του σωλήνα της βελόνας όταν λειτουργεί, έτσι ώστε το ρεύμα να διέρχεται κυρίως μέσω της επίχρυσης βελόνας και του σωλήνα της βελόνας για να εξασφαλίζεται σταθερότητα και χαμηλή αντίσταση του πογκοπίνου.
Οι ελατηριωτές δακτυλήθρες χρησιμοποιούνται γενικά σε συνδέσεις ακριβείας σε ηλεκτρονικά προϊόντα όπως κινητά τηλέφωνα, επικοινωνίες, αυτοκίνητα, ιατρικά, αεροδιαστημικά κ.λπ. Δεδομένου ότι η δακτυλήθρα ελατηρίου είναι ένας εξαιρετικός καθετήρας, ο όγκος μπορεί να γίνει πολύ μικρός, επομένως μπορεί να μειώσει το κόστος σύνδεσης όταν χρησιμοποιείται σε συνδέσμους ακριβείας. Μειώστε το βάρος της συσκευής, εξοικονομήστε χώρο και ομορφύνετε την εμφάνιση του προϊόντος (όπως εξαιρετικά λεπτά κινητά τηλέφωνα, έξυπνα ρολόγια, ηλεκτρονικά τσιγάρα κ.λπ.).
Έξι κοινά στυλ και χαρακτηριστικά pogopin:
Pogopin με επίπεδο πυθμένα: καλή σταθερότητα, το κάτω μέρος του σωλήνα της βελόνας είναι με επίπεδο πυθμένα, συγκολλάται εύκολα με την πλακέτα PCB
Plug-in pogopin: Υπάρχει ένας πείρος τοποθέτησης στο άκρο του σωλήνα της βελόνας και όταν συγκολληθεί στην πλακέτα PCB, δεν θα υπάρχει απόκλιση και το αποτέλεσμα τοποθέτησης είναι καλό.
Κάμψη pogopin: η ουρά είναι λυγισμένη, παρέχοντας στους σχεδιαστές περισσότερες επιλογές στη χρήση του χώρου.
Δικέφαλος pogopin: Ο σχεδιασμός της διπλής κεφαλής και της διπλής ενέργειας επιτρέπει στους μηχανικούς να έχουν μεγαλύτερη ευελιξία χώρου στην αμφίδρομη σύνδεση πλακέτα με πλακέτα
Σύρμα συγκόλλησης pogopin: κατάλληλο για άκρο καλωδίου, εύκολο στη συγκόλληση με σύρμα
Pogopin με σπείρωμα: προϊόντα με ειδικές προδιαγραφές μπορούν να καλύψουν διαφορετικές ανάγκες των πελατών.
