Από την "εμφάνιση" στο "εσωτερικό", ταξινομήστε αναλυτικά τη σύνθεση των ακουστικών TWS
Τα ακουστικά TWS είναι ένα πολύ δημοφιλές προϊόν στην τρέχουσα αγορά ηλεκτρονικών ειδών ευρείας κατανάλωσης. Οι μάρκες κινητών τηλεφώνων, οι παραδοσιακοί κατασκευαστές ήχου και οι νέες μάρκες ακουστικών TWS λανσάρουν συνεχώς νέα προϊόντα. Με τη βελτίωση της απόδοσης του προϊόντος και τον συνεχή εμπλουτισμό των λειτουργιών, αναγνωρίζεται από ολοένα και περισσότερους καταναλωτές, ο πληθυσμός των χρηστών γίνεται ραγδαία εκλαΐκευση και η αγορά συνεχίζει να επεκτείνεται.
Η ταχεία ανάπτυξη των ακουστικών TWS οδήγησε επίσης την ταχεία ανάπτυξη των πωλήσεων σε σχετικές βιομηχανικές αλυσίδες, όπως τσιπ κύριας ελέγχου, IC διαχείρισης ενέργειας, τσιπ δέκτη ασύρματης φόρτισης, μπαταρίες κουτιού φόρτισης, μπαταρίες ακουστικών και αισθητήρες. Για την περαιτέρω ενίσχυση της ανταγωνιστικότητας της αγοράς, τα προϊόντα της σχετικής αλυσίδας βιομηχανίας αναβαθμίζονται συνεχώς, γεγονός που έχει προωθήσει τη βελτίωση της απόδοσης, της λειτουργίας και της ποιότητας των ακουστικών TWS και έχει σχηματίσει έναν ενάρετο κύκλο για την προώθηση της σταθερής και υγιούς ανάπτυξης των ακουστικών TWS αγορά.
Το I Love Audio Network συνεχίζει να δίνει προσοχή στην αγορά των ακουστικών TWS, μοιράζεται τις πιο πρόσφατες πληροφορίες αγοράς και νέα προϊόντα για φίλους σε πραγματικό χρόνο και έχει δημοσιεύσει διαδοχικά σχεδόν 300 αναφορές αποσυναρμολόγησης. Και αυτή τη φορά, μου αρέσει να φτιάξω μια πλήρη λίστα με εξαρτήματα ακουστικών TWS για όλους με βάση την αποσυναρμολόγηση και να δω πόσα εξαρτήματα χρειάζονται για την κατασκευή ενός ακουστικού TWS~
1. Ερμηνεία προϊόντων ακουστικών TWS
Τα ακουστικά TWS είναι True Wireless Stereo ακουστικά, τα οποία εγκαταλείπουν εντελώς τον τρόπο ενσύρματης σύνδεσης εξωτερικά και πραγματοποιούν κυρίως ασύρματη μετάδοση μέσω τεχνολογίας Bluetooth. Οι κύριες λειτουργίες είναι η ακρόαση τραγουδιών, η ομιλία, η παρακολούθηση βίντεο, παιχνίδια κ.λπ., ενώ έχει επίσης μεγάλες δυνατότητες να μεταφέρει πύλες πολυμέσων στο μέλλον.
Όσον αφορά τη μορφή προϊόντος, το πιο σημαντικό χαρακτηριστικό των ακουστικών TWS είναι ότι τα δύο ακουστικά υπάρχουν ανεξάρτητα, χωρίς ούτε το καλώδιο συνδεδεμένο στην κινητή συσκευή εισόδου ούτε την καλωδιακή σύνδεση μεταξύ των δύο ακουστικών. Αποφεύγει εντελώς τα δεσμά των καλωδίων και μπορεί να φορεθεί και στα δύο αυτιά, φέρνοντας μια πολύ ευέλικτη και βολική εμπειρία χρήσης.

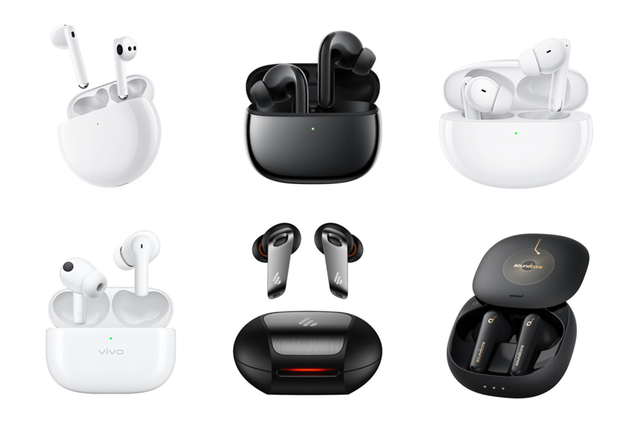

Όσον αφορά τον σχεδιασμό εμφάνισης, τα κύρια προϊόντα στην αγορά υιοθετούν αυτήν τη στιγμή δύο μορφές «λαβής» και «τύπου φασολιού». Ορισμένα προϊόντα κυρίως στην αθλητική αγορά χρησιμοποιούν μια πιο σταθερή δομή με άγκιστρο αυτιού, καθώς και ένα ακουστικό αγωγιμότητας οστών κάτω από το You. Μοναδικός σχεδιασμός κλιπ αυτιού.
Εκτός από τη βολική μέθοδο χρήσης, ένας άλλος λόγος για τη γρήγορη δημοτικότητα των ακουστικών TWS είναι η τέλεια συνεργασία μεταξύ αξεσουάρ κινητών τηλεφώνων και κινητών τηλεφώνων, καθώς και η πλούσια λειτουργική εμπειρία σε σύγκριση με τα παραδοσιακά ακουστικά.
Στην αρχή της γέννησής του, τα ακουστικά TWS επικρίθηκαν για την ποιότητα ήχου, τη διάρκεια ζωής της μπαταρίας, την καθυστέρηση και άλλα ζητήματα, αλλά η άνετη εμπειρία χρήσης και ο ελαφρύς και μοντέρνος σχεδιασμός χωρίς καλώδια κέρδισαν την πρώτη παρτίδα χρηστών. Με τη συνεχή πρόοδο των σχετικών τεχνολογιών, η απόδοση των ακουστικών TWS βελτιώθηκε σταδιακά και η ομάδα χρηστών άρχισε επίσης να αυξάνεται σε μεγάλη κλίμακα.
Τα τελευταία δύο χρόνια, η προσθήκη πολλών νέων λειτουργιών, όπως η μείωση ενεργού θορύβου, η μείωση του θορύβου κλήσεων, τα χωρικά ηχητικά εφέ, η ασύρματη φόρτιση, η λειτουργία παιχνιδιού κ.λπ. έχει βελτιώσει περαιτέρω την εμπειρία χρήσης ακουστικών TWS και τις πωλήσεις ακουστικών TWS έχουν αυξηθεί ραγδαία. Επί του παρόντος, το περπάτημα στο δρόμο και τα μέσα μαζικής μεταφοράς, τα ακουστικά TWS έχουν γίνει τα πιο δημοφιλή προϊόντα όπως τα κινητά τηλέφωνα.
Ως προϊόν ήχου, η πιο βασική λειτουργία των ακουστικών TWS εξακολουθεί να είναι η κάλυψη των αναγκών των χρηστών για αναπαραγωγή μουσικής στον ελεύθερο χρόνο και την ψυχαγωγία, τις μετακινήσεις, το γραφείο και άλλα σενάρια. Με την άνοδο των πλατφορμών μικρού μήκους βίντεο, η εφαρμογή των ακουστικών TWS στην προβολή ταινιών αυξάνεται επίσης ραγδαία.
Η προσθήκη της λειτουργίας μείωσης θορύβου κλήσης κάνει το σετ μικροφώνου-ακουστικού μακριά από το στόμα, αλλά μπορεί επίσης να προσφέρει ένα σαφές εφέ κλήσης, συν μια βολική εμπειρία κλήσης, καθιστώντας το απαραίτητο προϊόν για πολλούς επιχειρηματίες. και η λειτουργία ενεργού μείωσης θορύβου βελτιώνεται περαιτέρω. Η εμπειρία χρήσης των ακουστικών TWS εξακολουθεί να παρέχει στους χρήστες καθαρά εφέ ήχου και βίντεο σε θορυβώδη περιβάλλοντα.
Κρίνοντας από την τρέχουσα τάση της λειτουργικής εφαρμογής των ακουστικών TWS, λειτουργίες όπως η παρακολούθηση της υγείας και ο αθλητισμός μπορεί επίσης να εξοπλιστούν στο μέλλον. Και μπορεί επίσης να γίνει ένα ανεξάρτητο προϊόν με την ανάπτυξη της τεχνολογίας και η αναπαραγωγή ήχου μπορεί να πραγματοποιηθεί χωρίς σύνδεση στο άκρο της συσκευής ήχου. Και γίνετε η θύρα πρόσβασης του Internet of Things, επεκτείνοντας τα πλούσια σενάρια εφαρμογών.
2. Ερμηνεία εξαρτημάτων ακουστικών TWS
Από τη μορφή προϊόντος, τη σχεδίαση εμφάνισης και τη λειτουργική εφαρμογή των ακουστικών TWS παραπάνω, μίλησα για τους λόγους για τους οποίους τα ακουστικά TWS γίνονται όλο και πιο δημοφιλή τα τελευταία χρόνια και έχουν γίνει ένα απαραίτητο στοιχείο για τους ανθρώπους. Ας ρίξουμε μια ματιά στα εξαρτήματα που χρειάζονται για την κατασκευή ενός ακουστικού TWS από την αρχή μέχρι το τέλος.

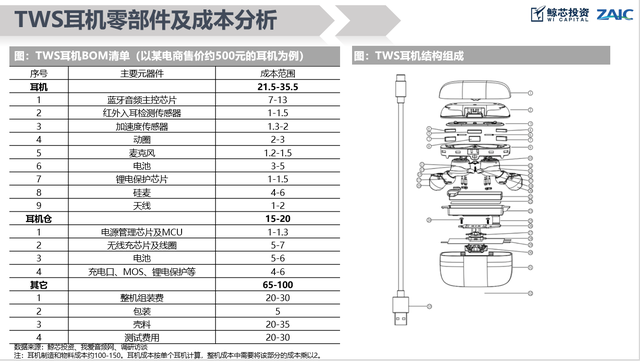

Προς το παρόν, τα κύρια προϊόντα ακουστικών TWS στην αγορά αποτελούνται κυρίως από ένα κουτί φόρτισης και δύο αριστερά και δεξιά ακουστικά. Τα εξαρτήματα του κουτιού φόρτισης εκτός από το κέλυφος περιλαμβάνουν κυρίως τσιπ διαχείρισης ενέργειας και MCU, μπαταρία, διεπαφή εισόδου ισχύος, IC προστασίας μπαταρίας λιθίου, MOS, πηνίο λήψης ασύρματης φόρτισης και τσιπ (υποστηρίζει λειτουργία ασύρματης φόρτισης), καθώς και μεταφορά και σύνδεση αυτών των εξαρτημάτων πλακέτες PCB, καλώδια FPC και καλώδια κ.λπ.
Τα κύρια εξαρτήματα του ακουστικού περιλαμβάνουν ηχεία, μπαταρίες, μικρόφωνα, κεραίες, αισθητήρες ανίχνευσης στο αυτί, αισθητήρες αφής, αισθητήρες επιτάχυνσης, κεντρικό τσιπ ελέγχου ήχου Bluetooth, τσιπ μείωσης θορύβου (υποστηρίζει ενεργή μείωση θορύβου), IC προστασίας μπαταρίας λιθίου, μνήμη προγράμματος , κ.λπ. Επειδή υπάρχουν δύο ακουστικά, όλα τα εξαρτήματα πρέπει να διαμορφωθούν σε ζεύγη.
1. Αξεσουάρ ακουστικών TWS
Καλώδιο φόρτισης
Τα περισσότερα από τα τρέχοντα κύρια καλώδια φόρτισης ακουστικών TWS έχουν ενημερωθεί σε διεπαφές φόρτισης Type-C και μόνο μερικά παλιά προϊόντα εξακολουθούν να χρησιμοποιούν τη διεπαφή Micro USB. Το καλώδιο φόρτισης Type-C είναι συμβατό με κινητές συσκευές όπως τηλέφωνα Android, υπολογιστές και tablet. Απαιτείται μόνο ένα σετ συσκευών φόρτισης για τη διεξαγωγή του, γεγονός που βελτιώνει την άνεση.

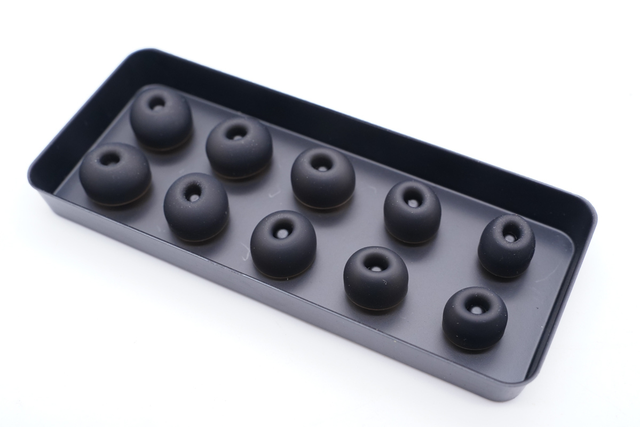

Ωτοασπίδες
Οι ωτοασπίδες είναι στάνταρ αξεσουάρ για ακουστικά στο αυτί. Οι ωτοασπίδες διεισδύουν βαθιά στον ακουστικό πόρο, σχηματίζοντας έναν κλειστό χώρο στον ακουστικό πόρο, βελτιώνοντας την απόδοση μείωσης θορύβου, παρέχοντας μια πιο καθηλωτική εμπειρία ακρόασης και βελτιώνοντας τη σταθερότητα της χρήσης.
Τα τρέχοντα κύρια ακουστικά TWS είναι ως επί το πλείστον εξοπλισμένα με μεγάλα, μεσαία και μικρά μεγέθη για να καλύψουν τα ακουστικά κανάλια διαφορετικών χρηστών. Ωστόσο, υπάρχουν επίσης πολλά επώνυμα προϊόντα εξοπλισμένα με ωτοασπίδες περισσότερων μεγεθών για περαιτέρω βελτίωση της εμπειρίας χρήσης του χρήστη.
2. Κουτί φόρτισης ακουστικών TWS
μούχλα
Το καλούπι είναι ένα πολύ σημαντικό μέρος της διαδικασίας σχεδιασμού των ακουστικών TWS. Σε αντίθεση με τα ακουστικά που δεν είναι επώνυμα, τα οποία μπορούν να χρησιμοποιήσουν σχετικά φθηνά αρσενικά καλούπια, τα ακουστικά μάρκας συνήθως προσαρμόζονται ή αγοράζονται απευθείας, δημιουργώντας έτσι διαφορά από άλλα προϊόντα. Βελτιώστε την ανταγωνιστικότητα.
Η ανάπτυξη καλουπιών ακουστικών θα ποικίλλει σε τιμή ανάλογα με τις διαφορετικές απαιτήσεις προϊόντος, που κυμαίνονται από βασικά 500,000 έως 1 εκατομμύριο και 2 εκατομμύρια. Η ποιότητα του καλουπιού επηρεάζει άμεσα τη σταθερότητα απόδοσης του προϊόντος και την εμπειρία του χρήστη.
Άξονας καλύμματος θήκης φόρτισης, μαγνήτης
Η δομή του άξονα του κουτιού φόρτισης και του μαγνήτη χρησιμοποιούνται κυρίως στη δομή του καλύμματος διακόπτη του κουτιού φόρτισης στο ακουστικό TWS. Και τα δύο παίζουν έναν συμπληρωματικό ρόλο. Με το στοιχείο Hall πραγματοποιείται και η αυτόματη λειτουργία σύνδεσης/αποσύνδεσης του ακουστικού.
Τα προϊόντα μεσαίας έως υψηλής ποιότητας κορυφαίας κατηγορίας τα καταφέρνουν σχετικά καλά από αυτή την άποψη και γενικά χρησιμοποιούν μια ξεχωριστή μεταλλική δομή άξονα για να βελτιώσουν την αντοχή και τη διάρκεια ζωής. Με την έλξη/απώθηση των μαγνητών, ο διακόπτης αισθάνεται λείος και άνετος, δεν κλείνει εύκολα αυτόματα και η δομή είναι πολύ σταθερή μετά το κλείσιμο του καλύμματος. Τα προϊόντα χαμηλής ποιότητας χρησιμοποιούν ως επί το πλείστον μια ενσωματωμένη δομή άξονα, η οποία είναι εύκολο να ανοίγει και να κλείνει αυτόματα το κάλυμμα, ενώ ορισμένα προϊόντα έχουν χαλαρή δομή.
Πλακέτα τυπωμένου κυκλώματος PCB
Οι πλακέτες τυπωμένων κυκλωμάτων, γνωστές και ως πλακέτες τυπωμένων κυκλωμάτων, είναι οι φορείς ηλεκτρικών συνδέσεων για ηλεκτρονικά εξαρτήματα. Τα ακουστικά TWS δεν αποτελούν εξαίρεση. Το κύριο πλεονέκτημα της χρήσης πλακών κυκλωμάτων είναι η σημαντική μείωση των σφαλμάτων καλωδίωσης και συναρμολόγησης και η βελτίωση του επιπέδου του αυτοματισμού και της εργασίας παραγωγής.
Μπαταρία
Οι μπαταρίες στο κουτί φόρτισης ακουστικών TWS είναι συνήθως μπαταρίες πολυμερούς μαλακής συσκευασίας, οι οποίες χωρίζονται κυρίως σε δύο τύπους: τετράγωνες μπαταρίες μαλακής συσκευασίας και κυλινδρικές μπαταρίες, οι οποίες είναι υπεύθυνες για την παροχή εφεδρικής ενέργειας για την μπαταρία του ακουστικού και το εσωτερικό κύκλωμα του κουτί φόρτισης. Υπό κανονικές συνθήκες, χρησιμοποιείται μόνο μία μπαταρία στο κουτί φόρτισης και η χωρητικότητα είναι 300-600mAh. Ωστόσο, προς το παρόν, ορισμένα προϊόντα έχουν αρχίσει να χρησιμοποιούν τη λύση με δύο μπαταρίες, η οποία μπορεί να κάνει καλύτερη χρήση του εσωτερικού χώρου, να αυξήσει τη χωρητικότητα της μπαταρίας και έτσι να βελτιώσει τη συνολική διάρκεια ζωής της μπαταρίας.

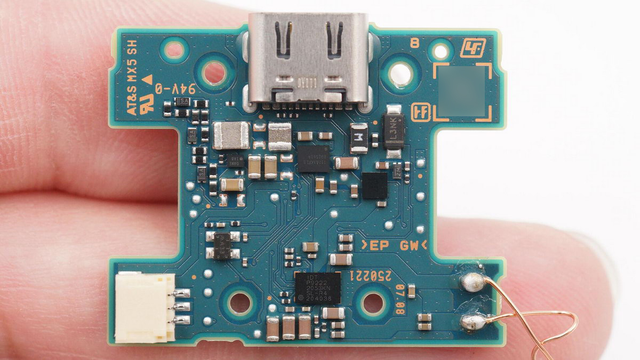

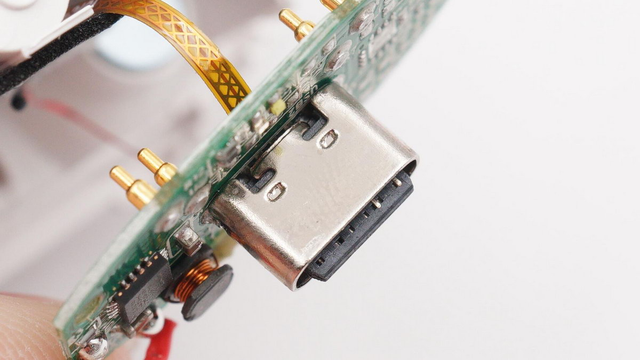

διεπαφή φόρτισης
Το USB Type-C είναι το πιο πρόσφατο πρότυπο σχήματος διεπαφής USB. Η διεπαφή Type-C έχει τα πλεονεκτήματα του μικρού μεγέθους και μπορεί να χρησιμοποιηθεί ανεξάρτητα από το μπροστινό και το πίσω μέρος. Έχει ισχυρή ευελιξία στην τρέχουσα αγορά ηλεκτρονικών ειδών ευρείας κατανάλωσης. Επομένως, τα νέα προϊόντα ακουστικών TWS έχουν ενημερωθεί στη διεπαφή Type-C και μόνο μερικά παλιά προϊόντα που πωλούνται έχουν τη διεπαφή Micro USB.

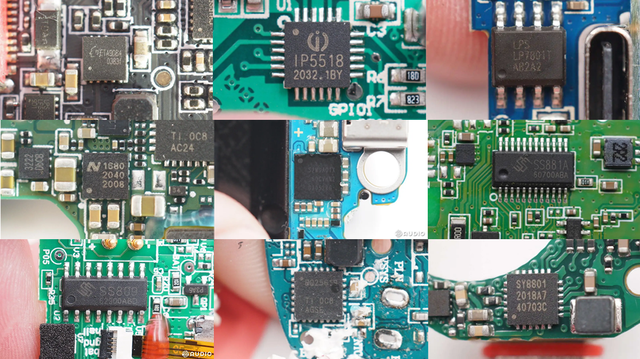

τσιπ διαχείρισης ενέργειας

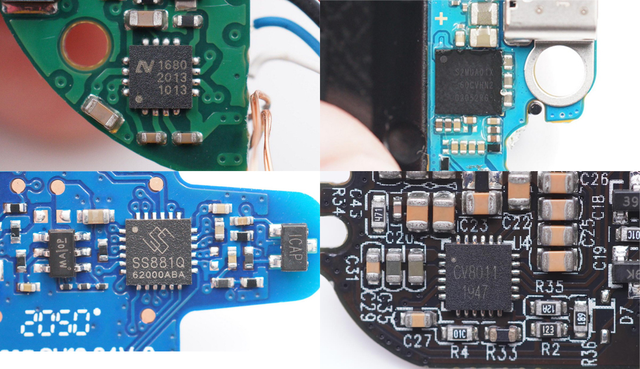

Το τσιπ διαχείρισης ενέργειας είναι εγκατεστημένο στη θήκη ακουστικών TWS, η οποία παίζει κυρίως δύο ρόλους: ο ένας είναι υπεύθυνος για τη φόρτιση της μπαταρίας μέσα στη θήκη φόρτισης και ο άλλος είναι υπεύθυνος για την ισχύ εξόδου της μπαταρίας μέσα στη θήκη φόρτισης για τη φόρτιση των ακουστικών . Επιπλέον, είναι επίσης απαραίτητο να εφαρμοστεί προστασία ασφαλείας για την αποτροπή υπερφόρτισης, υπερφόρτισης, υπερέντασης, βραχυκυκλώματος και άλλων λειτουργιών προστασίας της ενσωματωμένης μπαταρίας λιθίου.
Το chipset διαχείρισης ενέργειας περιλαμβάνει ένα τσιπ φόρτισης, μετατροπέα ενίσχυσης σύγχρονης διόρθωσης, ρυθμιστή χαμηλής τάσης πτώσης, διακόπτη φορτίου, υπέρταση εισόδου, τσιπ προστασίας υπερέντασης κ.λπ. Υπάρχουν τρεις συνήθεις τρόποι τσιπ διαχείρισης ενέργειας: η παραδοσιακή λύση του PMIC plus γενικής χρήσης MCU, η πλήρως ενσωματωμένη λύση φορτιστή συν ενίσχυση συν MCU single-chip, και η λύση φορτιστή μονού τσιπ συν MCU και plug-in boost.
Θήκη φόρτισης MCU

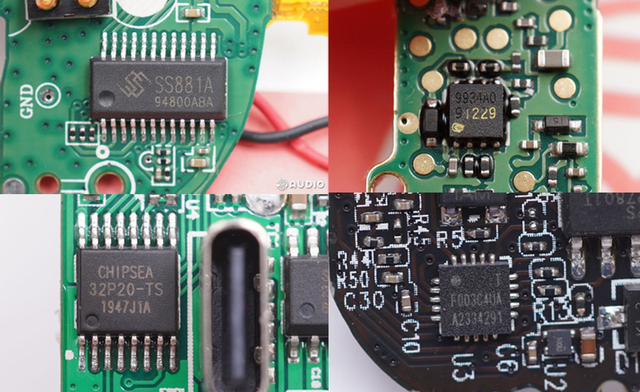

Το MCU είναι η μονάδα μικροελέγχου (Μονάδα μικροελεγκτή). Οι κύριες λειτουργίες του κάδου φόρτισης των ακουστικών TWS είναι: διαχείριση φόρτισης (φόρτιση συν ενίσχυση), η αλληλεπίδραση μεταξύ του κάδου και του ακουστικού (επικοινωνία, διασύνδεση Bluetooth) και η αλληλεπίδραση μεταξύ του κάδου και του κινητού τηλεφώνου (ακριβής ισχύς The pop -Εμφανίζεται το παράθυρο επάνω, χρησιμοποιήστε Bluetooth για διαφανή μετάδοση δεδομένων), ασύρματη φόρτιση.

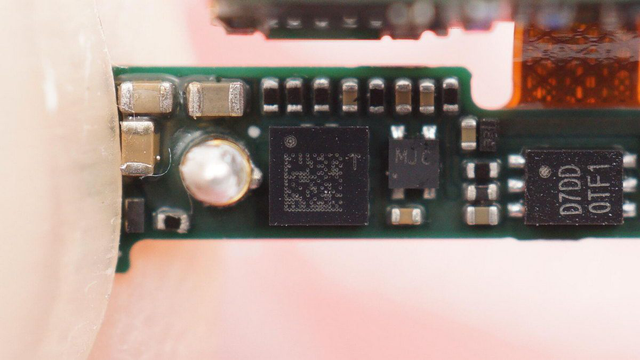

Τσιπ προστασίας μπαταρίας λιθίου
Το τσιπ προστασίας μπαταρίας λιθίου πραγματοποιεί κυρίως την προστασία από υπερφόρτιση, υπερφόρτιση και υπερένταση της μπαταρίας ανιχνεύοντας την τάση και το ρεύμα της μπαταρίας για να διασφαλίσει την ασφαλή και σταθερή χρήση.

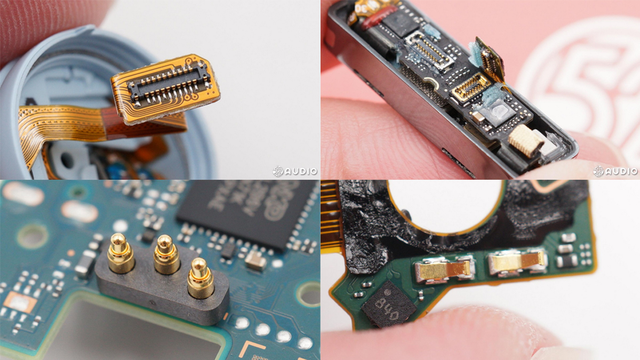

Σύνδεσμος: Βύσμα BTB, μεταλλικός θόλος, μεταλλικός πείρος pogo

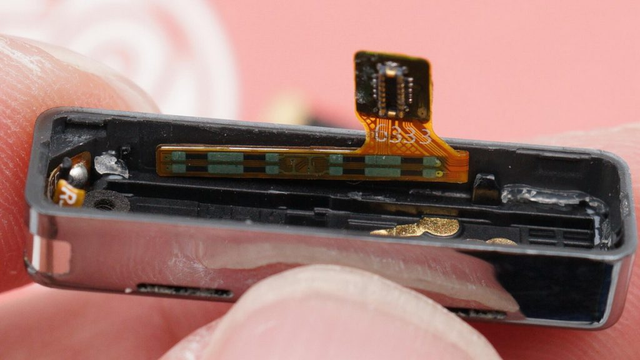

Η υποδοχή είναι η συσκευή που συνδέει τα διάφορα εξαρτήματα στα ακουστικά TWS. Μέσω της σύνδεσης αυτών των υποδοχών, τα ακουστικά TWS μπορούν να πραγματοποιήσουν τη λειτουργία σύνδεσης μεταξύ των διαφόρων εξαρτημάτων. Επί του παρόντος, τα προϊόντα που χρησιμοποιούνται στα ακουστικά TWS περιλαμβάνουν κυρίως συνδέσμους BTB, μεταλλικά σκάγια, μεταλλικές δακτυλήθρες κ.λπ. Σύμφωνα με τα διαφορετικά συνδεδεμένα εξαρτήματα, χρησιμοποιούνται τα καταλληλότερα προϊόντα, τα οποία μειώνουν την εργασία και είναι εύκολο να εντοπιστούν.

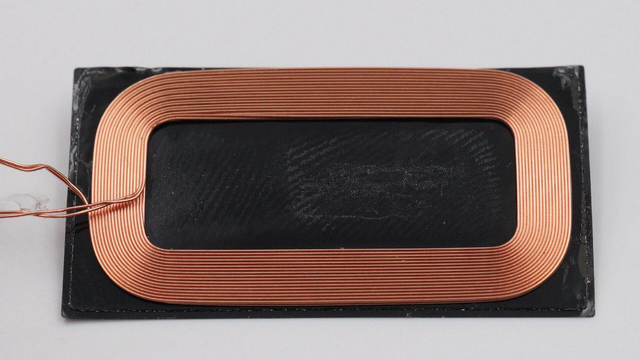

Πηνίο δέκτη ασύρματης φόρτισης (υποστηρίζει προϊόντα ασύρματης φόρτισης)
Η ασύρματη φόρτιση είναι μια δυνατότητα που θα διαθέτουν πολλά κορυφαία προϊόντα μεσαίας έως υψηλής ποιότητας, παρέχοντας στους χρήστες μια πιο βολική εμπειρία. Η μονάδα ασύρματης φόρτισης αποτελείται κυρίως από ένα πηνίο λήψης ασύρματης φόρτισης και ένα τσιπ λήψης.
Το πηνίο εκπομπής του ασύρματου φορτιστή παράγει ένα ορισμένο ρεύμα στο πηνίο λήψης μέσω του φαινομένου ηλεκτρομαγνητικής επαγωγής με βάση μια συγκεκριμένη συχνότητα του εναλλασσόμενου ρεύματος, για να μεταφέρει την ηλεκτρική ενέργεια από το άκρο εκπομπής στο άκρο λήψης, με το τσιπ λήψης ασύρματης φόρτισης , και στη συνέχεια φορτίστε την μπαταρία στο κουτί φόρτισης TWS που τροφοδοτείται από.
Τσιπ ασύρματης φόρτισης (υποστηρίζει προϊόντα ασύρματης φόρτισης)
Το τσιπ ασύρματης φόρτισης είναι ένα τσιπ διαχείρισης ενέργειας για ασύρματη ισχύ εισόδου. Ενσωματώνει τη μονάδα φόρτισης και τις λειτουργίες διαχείρισης και προστασίας ενέργειας. Είναι εξοπλισμένο με πηνίο λήψης ασύρματης φόρτισης για να πραγματοποιήσει τη λειτουργία ασύρματης φόρτισης για το κουτί φόρτισης ακουστικών TWS.
Στοιχείο αίθουσας

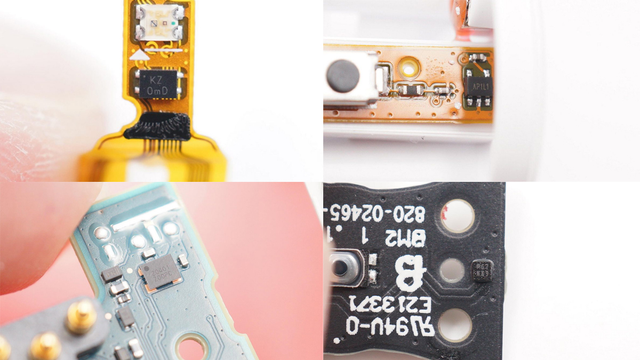

Η αίθουσα που χρησιμοποιείται στα ακουστικά TWS παίζει κυρίως τη λειτουργία της αυτόματης σύνδεσης και της αυτόματης αποσύνδεσης του καλύμματος του διακόπτη, η οποία είναι πολύ βολική υποστήριξη αξεσουάρ για τα ακουστικά TWS. Το στοιχείο Hall αντιλαμβάνεται ότι το μαγνητικό πεδίο αλλάζει όταν ανοίγει και κλείνει το καπάκι του κουτιού φόρτισης και, στη συνέχεια, ειδοποιεί το MCU του κουτιού φόρτισης και το σετ μικροφώνου-ακουστικού για σύζευξη ή αποσύνδεση από τη συνδεδεμένη συσκευή.
Φωτεινή ένδειξη
Η ενδεικτική λυχνία χρησιμοποιείται για το κουτί φόρτισης ακουστικών TWS για ανατροφοδότηση σχετικά με την υπολειπόμενη ισχύ, την κατάσταση φόρτισης και άλλες λειτουργίες, οι οποίες διακρίνονται κυρίως από τον αριθμό, τα διαφορετικά χρώματα και τη συχνότητα τρεμοπαίσματος.
3. Headphones
Εξαρτήματα όπως καλούπια, μαγνήτες, PCB, υποδοχές, ενδείξεις LED, IC φόρτισης και προστασία μπαταρίας λιθίου IC στα ακουστικά έχουν τις ίδιες λειτουργίες με αυτές στο κουτί φόρτισης και δεν θα περιγραφούν παρακάτω. Κυρίως για να δούμε ποια είναι τα διαφορετικά εξαρτήματα από το κουτί φόρτισης~
μούχλα
Το καλούπι ακουστικών TWS αναφέρθηκε παραπάνω, επομένως δεν θα υπεισέλθω σε λεπτομέρειες εδώ. Η διαφορά από το κουτί φόρτισης είναι ότι τα ακουστικά χωρίζονται σε αριστερό και δεξί αυτί και λόγω των διαφορετικών κατευθύνσεων χρήσης του αριστερού και του δεξιού αυτιού, το αριστερό και το δεξί καλούπι πρέπει να αναπτυχθούν χωριστά και τα περισσότερα από αυτά είναι συμμετρικά σχέδια .
μονάδα ήχου

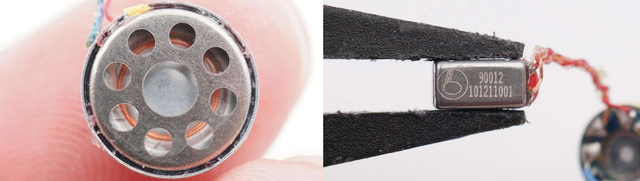

Στα ακουστικά TWS, η μονάδα ήχου παίζει το ρόλο της μετατροπής των ηλεκτρικών σημάτων σε σήματα ήχου, κυρίως συμπεριλαμβανομένου του κινούμενου πηνίου και του κινούμενου σιδήρου. Αυτές οι δύο ηχητικές μονάδες θα συνδυαστούν ή θα χρησιμοποιηθούν ανεξάρτητα. Ο αριθμός των μονάδων που χρησιμοποιούνται θα αυξηθεί ή θα μειωθεί ανάλογα με τις απαιτήσεις ποιότητας ήχου του σετ μικροφώνου-ακουστικού, όπως διαφορετικές λύσεις όπως πηνίο μίας ενέργειας, σίδερο μίας ενέργειας και σίδερο διπλής ενέργειας. Επιπλέον, στην αγορά έχουν εμφανιστεί και αναδυόμενες λύσεις, όπως δομοστοιχεία από δαχτυλίδι και κινούμενα ηχεία από πορσελάνη.

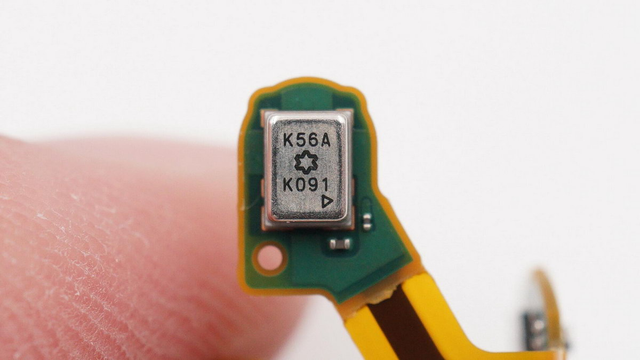

Μικρόφωνο MEMS
Το μικρόφωνο MEMS είναι ένας ακουστικός αισθητήρας που χρησιμοποιεί την τεχνολογία MEMS για τη μετατροπή των ακουστικών σημάτων σε ηλεκτρικά σήματα. Η λειτουργία του στα ακουστικά TWS είναι κυρίως για λήψη ήχου. Με αλγόριθμους μείωσης θορύβου, παρέχει στους χρήστες καθαρά εφέ φωνητικών κλήσεων και ακριβή τεχνητή νοημοσύνη. Φωνητικός έλεγχος και ενεργή ακύρωση θορύβου.

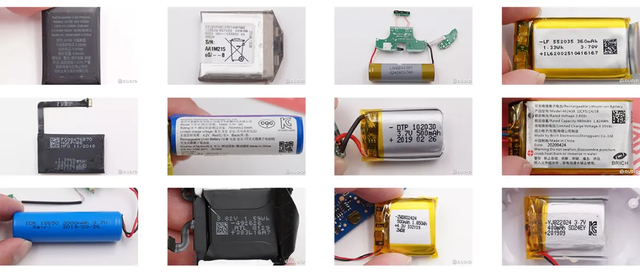

Μπαταρία
Και τα δύο ακουστικά των ακουστικών TWS απαιτούν ενσωματωμένες μπαταρίες. Για να προσαρμοστούν σε διαφορετικές μορφές ακουστικών, οι μπαταρίες χωρίζονται κυρίως σε τρεις τύπους. Υπάρχουν τρία είδη μπαταριών μαλακής συσκευασίας πολυμερούς, μπαταρίες κουμπιού και μπαταρίες βελόνας, οι οποίες είναι κατάλληλες για διαφορετικά σχέδια εμφάνισης, χωρητικότητας 30-60mAh και χρησιμοποιούνται για εσωτερικά κυκλώματα, ηχεία και άλλα εξαρτήματα.

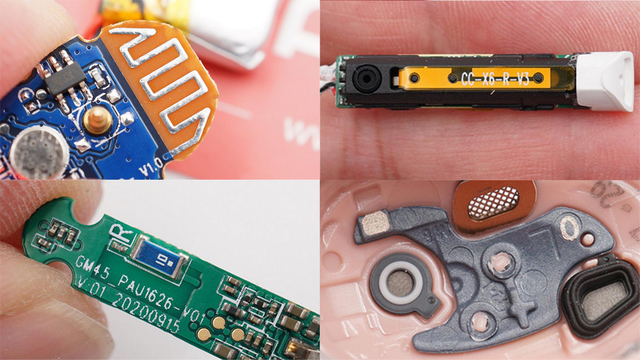

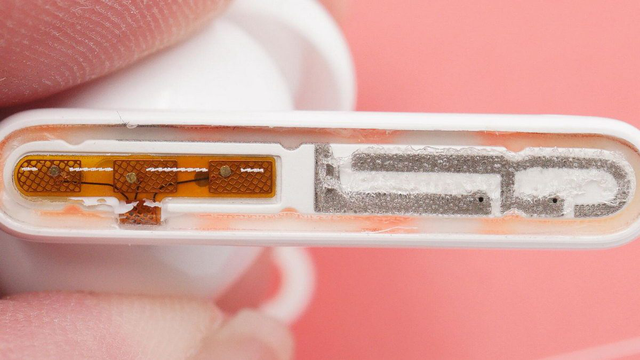

Κεραία Bluetooth
Η κεραία είναι ένα από τα σημαντικά λειτουργικά στοιχεία των ακουστικών TWS για την επίτευξη ασύρματης σύνδεσης. Μετατρέπει κυρίως την ενέργεια εξόδου ρεύματος υψηλής συχνότητας από το τσιπ Bluetooth σε ηλεκτρομαγνητικά κύματα για ακτινοβολία ή μετατρέπει τα διαστημικά σήματα ηλεκτρομαγνητικών κυμάτων σε ενέργεια ρεύματος υψηλής συχνότητας και τη στέλνει στον δέκτη. Οι κύριες κεραίες Bluetooth που χρησιμοποιούνται στα ακουστικά TWS περιλαμβάνουν τυπωμένες κεραίες, κεραίες FPC, κεραμικές κεραίες και κεραίες LDS.

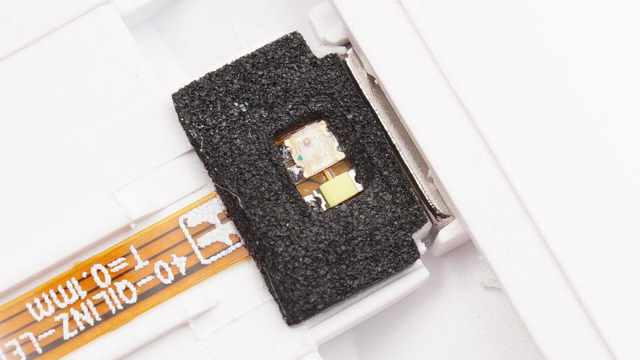

Αισθητήρας ανίχνευσης στο αυτί
Η ανίχνευση στο αυτί στα ακουστικά TWS πραγματοποιεί την αυτόματη παύση όταν αφαιρείται το ακουστικό και η λειτουργία αναπαραγωγής συνεχίζεται αυτόματα όταν φοριέται το ακουστικό. Χρησιμοποιείται επίσης για τον προσδιορισμό της λειτουργίας μονής/διφωνικής χρήσης για εναλλαγή και για εναλλαγή μεταξύ του ακουστικού και του ακουστικού κινητού τηλεφώνου κατά τη διάρκεια μιας κλήσης. Τα τρέχοντα ακουστικά TWS πραγματοποιούνται κυρίως με οπτικό υπέρυθρο λέιζερ και χωρητική επαγωγή.
χωρητικός αισθητήρας αφής
Επί του παρόντος, στην αγορά των ακουστικών TWS, ο έλεγχος λειτουργίας των ακουστικών αποτελείται κυρίως από τρεις μεθόδους: φυσικά κουμπιά, κουμπιά αφής και κουμπιά ευαίσθητα στην πίεση. Τα κουμπιά αφής είναι η πιο ευρέως χρησιμοποιούμενη λύση επί του παρόντος, η οποία μπορεί να υποστηρίξει πολλαπλούς τρόπους ελέγχου με ένα μόνο κλικ, διπλό κλικ, τριπλό κλικ, παρατεταμένο πάτημα και ολίσθηση. Ένας χωρητικός αισθητήρας αφής είναι το εξάρτημα που τον υποστηρίζει, με IC ανίχνευσης αφής, για την επίτευξη ακριβούς ελέγχου διαφόρων λειτουργιών.

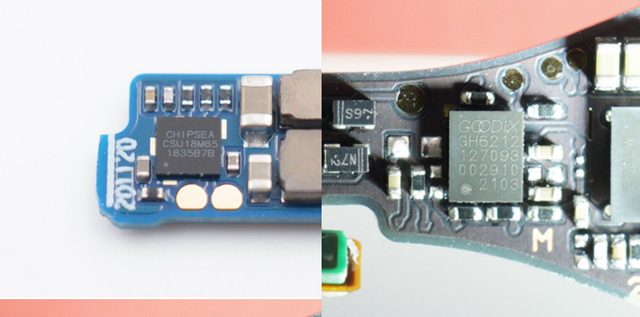

τσιπ ανίχνευσης αφής
Το IC ανίχνευσης αφής έχει αναφερθεί στον χωρητικό αισθητήρα αφής. Χρησιμοποιείται κυρίως στο σετ μικροφώνου-ακουστικού TWS για την ανίχνευση της αλλαγής κατάστασης του αισθητήρα, την αναφορά στο κύριο τσιπ ελέγχου και στη συνέχεια τον έλεγχο των διαφόρων λειτουργιών από το κύριο χειριστήριο. Επί του παρόντος, πολλά κύρια τσιπ ελέγχου διαθέτουν ενσωματωμένες λειτουργίες ανίχνευσης αφής.
Αισθητήρας ευαίσθητος στην πίεση (υποστηρίζει προϊόντα με κουμπιά ευαίσθητα στην πίεση)
Ο αισθητήρας πίεσης είναι ένας διαδραστικός τρόπος της τελευταίας εφαρμογής στα ακουστικά TWS, που πραγματοποιεί τον έλεγχο διαφόρων λειτουργιών αισθάνοντας την αλλαγή της πίεσης. Έχει ακρίβεια κοντά στο φυσικό κουμπί αλλά δεν χρειάζεται να ανοίξει τρύπες. Σε σύγκριση με το κουμπί αφής, το χειριστήριο είναι πιο ακριβές και αποφεύγει το εφέ στηθοσκοπίου που προκαλείται από τυχαίο άγγιγμα και άγγιγμα.
Τσιπ ευαίσθητο στην πίεση (υποστηρίζει βασικά προϊόντα ευαίσθητα στην πίεση)
Παρόμοια με το τσιπ ανίχνευσης αφής που αναφέρθηκε παραπάνω, χρησιμοποιείται κυρίως σε προϊόντα ακουστικών TWS που υποστηρίζουν κουμπιά ευαίσθητα στην πίεση. Χρησιμοποιείται για την ανίχνευση της κατάστασης του αισθητήρα πίεσης και την αναφορά στον κύριο ελεγκτή για τον έλεγχο διαφόρων λειτουργιών.
αισθητήρας οστικής αγωγιμότητας
Οι αισθητήρες οστικής αγωγιμότητας χρησιμοποιούνται κυρίως σε ορισμένα προϊόντα μεσαίας έως υψηλής ποιότητας. Χρησιμοποιούν κυρίως δόνηση για να προσδιορίσουν αν είναι η κύρια ανθρώπινη φωνή. Χρησιμοποιούνται για μείωση θορύβου στις κλήσεις. Το σήμα δόνησης των οστών συνδυάζεται με το σήμα του μικροφώνου για τη βελτίωση της ευκρίνειας των κλήσεων. χρησιμοποιείται για φωνητική αλληλεπίδραση, λειτουργία φωνητικής αφύπνισης για τη μείωση των προβλημάτων ψευδούς ενεργοποίησης που μπορεί να προκληθούν από εξωτερικούς ήχους, βελτίωση
Οι αισθητήρες οστικής αγωγιμότητας χρησιμοποιούνται κυρίως σε ορισμένα προϊόντα μεσαίας έως υψηλής ποιότητας. Χρησιμοποιούν κυρίως δόνηση για να προσδιορίσουν αν είναι η κύρια ανθρώπινη φωνή. Χρησιμοποιούνται για μείωση θορύβου στις κλήσεις. Το σήμα δόνησης των οστών συνδυάζεται με το σήμα του μικροφώνου για τη βελτίωση της ευκρίνειας των κλήσεων. χρησιμοποιείται για φωνητική αλληλεπίδραση. Η λειτουργία φωνητικής αφύπνισης μειώνει τα προβλήματα ψευδούς ενεργοποίησης που μπορεί να προκληθούν από εξωτερικούς ήχους και βελτιώνει την ακρίβεια της αλληλεπίδρασης.

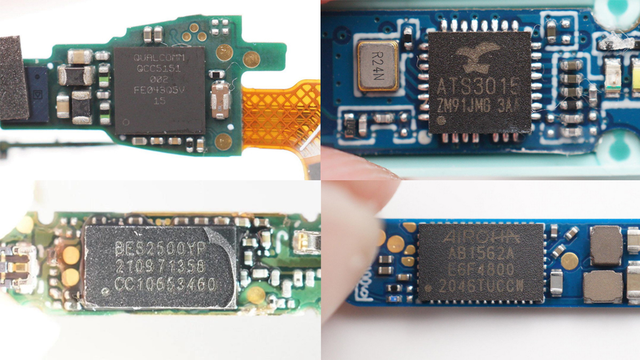

Bluetooth Audio SoC

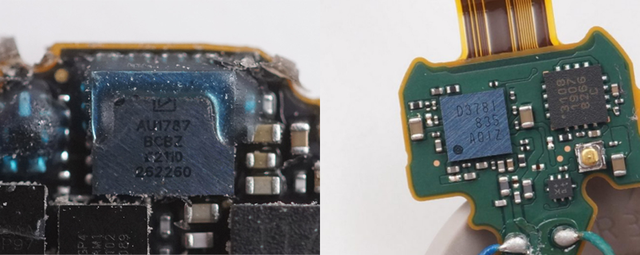

Το κύριο τσιπ ελέγχου ήχου Bluetooth είναι το πιο σημαντικό στοιχείο στα ακουστικά TWS. Αποτελεί τη βάση για το σετ μικροφώνου-ακουστικού TWS να πραγματοποιεί λειτουργίες όπως ασύρματη σύνδεση, επεξεργασία ήχου, διαχείριση ενέργειας σετ μικροφώνου-ακουστικού και έξυπνη αλληλεπίδραση. Η κατάστασή του είναι ισοδύναμη με τον επεξεργαστή CPU στο κινητό τηλέφωνο. Τα ακουστικά συνδέονται κυρίως με το κινητό τηλέφωνο και άλλες συσκευές αναπαραγωγής μέσω τεχνολογίας Bluetooth και το ηχητικό σήμα που αποστέλλεται από το τερματικό μεταδίδεται στα δύο ακουστικά ταυτόχρονα μέσω παρακολούθησης, προώθησης, σύνδεσης δύο καναλιών και άλλων τρόπων διαμόρφωσης ένα στερεοφωνικό σύστημα.
Τσιπ μείωσης θορύβου
Το τσιπ μείωσης θορύβου χρησιμοποιείται κυρίως σε προϊόντα ακουστικών TWS που υποστηρίζουν την ενεργή λειτουργία μείωσης θορύβου. Χρησιμοποιείται για την επεξεργασία του σήματος εξωτερικού θορύβου που συλλέγεται από το μικρόφωνο. Μετά την επεξεργασία, εξάγεται το αντίστοιχο αντίστροφο ηχητικό κύμα και, στη συνέχεια, το ηχείο εκπέμπει το αντίστροφο ηχητικό κύμα για να ακυρώσει τον θόρυβο. Ωστόσο, καθώς το κύριο τσιπ ελέγχου αρχίζει να ενσωματώνει την ενεργή λειτουργία μείωσης θορύβου, το ανεξάρτητο εξωτερικό τσιπ μείωσης θορύβου χρησιμοποιείται όλο και λιγότερο.
αποθήκευση
Δεδομένου ότι τα ακουστικά TWS χρησιμοποιούνται επί του παρόντος κυρίως με κινητές συσκευές όπως κινητά τηλέφωνα, υπολογιστές και tablet, δεν υπάρχει ανάγκη για αποθήκευση μεγάλης χωρητικότητας στο εσωτερικό. Η μνήμη στα ακουστικά TWS χρησιμοποιείται κυρίως για την αποθήκευση πληροφοριών σύζευξης Bluetooth και διαφόρων προκαθορισμένων λειτουργιών. Επί του παρόντος, τα περισσότερα προϊόντα είναι επίσης ενσωματωμένα στο κύριο τσιπ ελέγχου.
3. Περίληψη
Διαφορετικά από τα προϊόντα κινητών τηλεφώνων, η εξαιρετική και συμπαγής σχεδίαση των ακουστικών TWS καθιστά αδύνατο για τους απλούς καταναλωτές να τα αποσυναρμολογήσουν μόνοι τους και να μάθουν ανεξάρτητα ποιες διαμορφώσεις χρησιμοποιούνται μέσα στα προϊόντα και ποιες λειτουργίες είναι αντίστοιχες. Με βάση σχεδόν 300 αναφορές αποσυναρμολόγησης ακουστικών TWS, αυτή τη φορά το I Love Audio.com το έχει διευθετήσει λεπτομερώς για όλους. Αν και μπορεί να υπάρχουν παραλείψεις, ελπίζω ότι μπορεί να βοηθήσει κάποιους φίλους που θέλουν να μάθουν περισσότερα.
Τα ακουστικά TWS μπορούν να γίνουν ένα πολύ δημοφιλές προϊόν στην τρέχουσα καταναλωτική αγορά και οι εσωτερικές τους διαμορφώσεις παρέχουν ισχυρή υποστήριξη για αυτά. Και λόγω του περιορισμού του όγκου, το προϊόν χρειάζεται πολύ υψηλό επίπεδο ενοποίησης για να πραγματοποιήσει την εφαρμογή διαφόρων λειτουργιών. "Αν και το σπουργίτι είναι μικρό, έχει όλα τα εσωτερικά όργανα" μπορεί να περιγράψει πολύ παραστατικά την εσωτερική δομή και τη διαμόρφωση των ακουστικών TWS.
Με την ταχεία ανάπτυξη των ακουστικών TWS και τη συνεχή πρόοδο της τεχνολογίας, όπως το τσιπ διαχείρισης ενέργειας στο κουτί φόρτισης και το κύριο σύστημα ελέγχου Bluetooth SoC στο ακουστικό, οι γύρω μικρές συσκευές ενσωματώνονται συνεχώς και το επίπεδο ενσωμάτωσης βελτιώνεται συνεχώς , καθιστώντας έτσι την ποιότητα του προϊόντος πιο αξιόπιστη. Ο έλεγχος και η σταθερότητα είναι επίσης καλύτερα. Από την άλλη πλευρά, οι λειτουργίες των ακουστικών TWS εμπλουτίζονται σταδιακά και η εξαιρετικά ενσωματωμένη εσωτερική διαμόρφωση παρέχει επίσης χώρο για την εφαρμογή νέων λειτουργιών στο μέλλον.
Από την πλευρά του τελικού χρήστη, σημαίνει ότι η ποιότητα του ήχου βελτιώνεται, η καθυστέρηση μειώνεται, η διάρκεια ζωής της μπαταρίας είναι μεγαλύτερη και η εμπειρία χρήστη γίνεται όλο και καλύτερη. Με τον συνεχή εμπλουτισμό νέων λειτουργιών όπως η ενεργή μείωση θορύβου και η παρακολούθηση της αθλητικής υγείας, τα σενάρια εφαρμογών επεκτείνονται συνεχώς, βελτιώνοντας περαιτέρω την εμπειρία του χρήστη.
