Ο ρόλος των συνδετήρων pogo pin στη βιομηχανία ηλεκτρονικών
Ο σύνδεσμος είναι σαν τη λειτουργική διεπαφή του προγράμματος. Εάν ο προγραμματισμός είναι λογικός, η μελλοντική προστασία, αναβάθμιση και μεταμόσχευση προϊόντος θα είναι διπλάσια από το αποτέλεσμα με τη μισή προσπάθεια, έτσι ώστε το προϊόν να μπορεί να διατηρήσει μακροχρόνια ζωτικότητα. Στο τέλος, το προϊόν χάνει την ανταγωνιστικότητά του και η σημασία του συνδετήρα είναι αυτονόητη.
Οι συνδετήρες Pogo pin, οι οποίοι ονομάζονται συνήθως σύνδεσμοι από τους μηχανικούς, χρησιμοποιούνται για τη σύνδεση δύο πλακών κυκλωμάτων ή ηλεκτρονικών συσκευών για την ολοκλήρωση της μετάδοσης ισχύος ή σημάτων. Μέσω του βύσματος, το κύκλωμα μπορεί να διαμορφωθεί, η διαδικασία εγκατάστασης του ηλεκτρονικού προϊόντος μπορεί να απλοποιηθεί και το προϊόν μπορεί εύκολα να προστατευτεί και να αναβαθμιστεί.

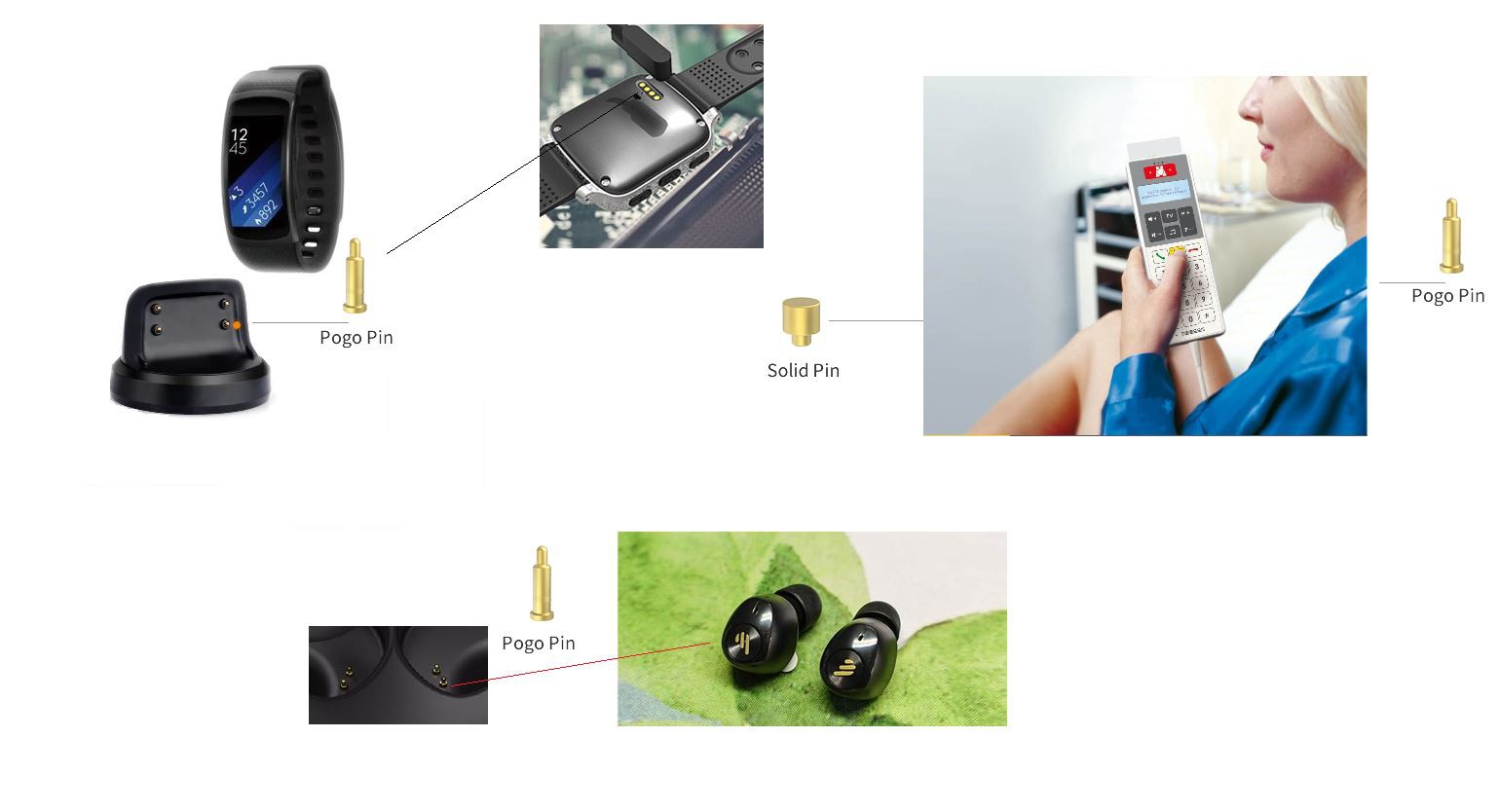

Σύνδεσμος καρφίτσας Pogo
Για αρθρωτά κυκλώματα, η επιλογή των συνδετήρων παίζει καθοριστικό ρόλο. Επομένως, όταν επιλέγουμε συνδέσμους, από ποιες οπτικές γωνίες πρέπει να λαμβάνουμε υπόψη τους συνδέσμους κατάλληλους για χρήση υλικού;
1. Καρφίτσες και απόσταση
Ο αριθμός των ακίδων και η απόσταση μεταξύ των ακίδων είναι η βασική βάση για την επιλογή του συνδέσμου. Ο αριθμός των ακίδων που επιλέγονται για το βύσμα εξαρτάται από τον αριθμό των σημάτων που πρέπει να συνδεθούν. Για ορισμένες συνδέσεις ενημέρωσης κώδικα, ο αριθμός των ακίδων στις κεφαλίδες της ενημέρωσης κώδικα, όπως φαίνεται στην παρακάτω εικόνα, δεν πρέπει να είναι υπερβολικός. Επειδή στη διαδικασία συγκόλλησης του μηχανήματος τοποθέτησης, λόγω της υψηλής θερμοκρασίας, το πλαστικό του συνδετήρα θα θερμανθεί και θα παραμορφωθεί και το μεσαίο τμήμα θα διογκωθεί, με αποτέλεσμα την ψευδή συγκόλληση των ακίδων. Ο προγραμματιστής P800Flash χρησιμοποίησε αυτήν την κεφαλίδα καρφίτσας και τη θηλυκή κεφαλίδα για να πραγματοποιήσει τη σύνδεση πλακέτας με πλακέτα στο αρχικό στάδιο ανάπτυξης. Ως αποτέλεσμα, οι ακίδες της πρωτότυπης κεφαλίδας καρφίτσας συγκολλήθηκαν σε μεγάλη περιοχή. Μετά την αλλαγή σε κεφαλίδες 2 ακίδων με μισές ακίδες, δεν υπήρξε ψευδής συγκόλληση.
Σήμερα, ο ηλεκτρονικός εξοπλισμός εξελίσσεται προς τη σμίκρυνση και την ακρίβεια, και το βήμα της ακίδας του βύσματος έχει επίσης αλλάξει από 2,54 mm σε 1,27 mm και στη συνέχεια σε 0,5 mm. Όσο μικρότερο είναι το βήμα του μολύβδου, τόσο υψηλότερες είναι οι απαιτήσεις για τη διαδικασία παραγωγής. Η απόσταση των ηλεκτροδίων θα πρέπει να καθορίζεται από το επίπεδο τεχνολογίας παραγωγής της εταιρείας' Η τυφλή επιδίωξη μικρών αποστάσεων θα προκαλέσει δυσκολίες στην παραγωγή και τη συντήρηση.
2. Ηλεκτρική απόδοση
Η ηλεκτρική απόδοση του βύσματος περιλαμβάνει κυρίως περιοριστικό ρεύμα, αντίσταση επαφής, αντίσταση μόνωσης και διηλεκτρική αντοχή κ.λπ. Όταν συνδέετε ένα τροφοδοτικό υψηλής ισχύος, προσέξτε το οριακό ρεύμα του βύσματος. όταν εκπέμπετε σήματα υψηλής συχνότητας όπως LVDS, PCIe κ.λπ., προσέξτε την αντίσταση επαφής. Ο σύνδεσμος πρέπει να έχει χαμηλή και σταθερή αντίσταση επαφής, γενικά από δεκάδες mΩ έως εκατοντάδες mΩ.
3. Περιβαλλοντικές επιδόσεις
Η περιβαλλοντική απόδοση του βύσματος περιλαμβάνει κυρίως αντοχή σε θερμοκρασία, υγρασία, ψεκασμό αλατιού, κραδασμούς, κραδασμούς κ.λπ. Επιλέξτε ανάλογα με το συγκεκριμένο περιβάλλον εφαρμογής. Εάν το περιβάλλον εφαρμογής είναι σχετικά υγρό, οι απαιτήσεις για αντοχή στην υγρασία και ψεκασμό αλατιού του συνδετήρα είναι υψηλές για να αποτραπεί η διάβρωση των μεταλλικών επαφών του συνδετήρα. Στον τομέα του βιομηχανικού ελέγχου, οι απαιτήσεις για την αντικραδασμική και κρουστική απόδοση του συνδετήρα είναι υψηλές, έτσι ώστε να αποτρέπεται η πτώση του συνδετήρα κατά τη διαδικασία δόνησης.
4. Μηχανικές ιδιότητες
Οι μηχανικές ιδιότητες του συνδετήρα περιλαμβάνουν τη δύναμη εισαγωγής, τη μηχανική στεγανότητα, κ.λπ. Η μηχανική ανθεκτικότητα είναι πολύ σημαντική για τον σύνδεσμο. Μόλις συνδεθεί αντίστροφα, μπορεί να προκαλέσει μη αναστρέψιμη ζημιά στο κύκλωμα!
