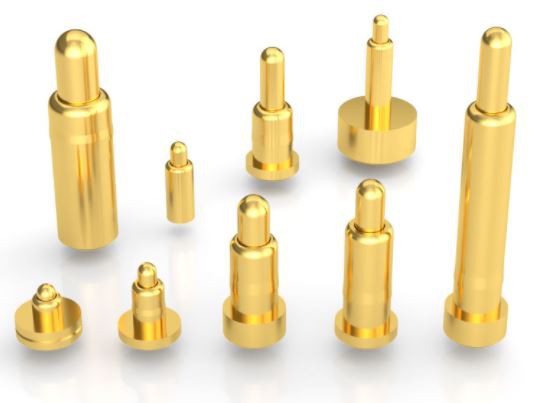

Εξαιρετική τεχνολογία επιμετάλλωσης Pogo Pin Ρόδιο
Υπάρχουν πολλές διαδικασίες και υλικά επιμετάλλωσης. Η επιχρύσωση είναι η πιο κοινή τεχνολογία και υλικό επεξεργασίας μας, αλλά η επιμετάλλωση με παλλάδιο, η επιμετάλλωση με ρόδιο και η επιμετάλλωση με ρουθήνιο είναι καλύτερες από τις επιχρυσώσεις.
Επίχρυσο Η επίχρυση επιμετάλλωση χρησιμοποιεί πραγματικό χρυσό, ακόμα κι αν είναι επιμεταλλωμένο μόνο με ένα λεπτό στρώμα, ήδη αντιπροσωπεύει σχεδόν το 10% του κόστους ολόκληρης της πλακέτας κυκλώματος. Η επίστρωση χρυσού χρησιμοποιεί χρυσό ως επίστρωση, το ένα είναι για να διευκολύνει τη συγκόλληση και το άλλο για την πρόληψη της διάβρωσης. ακόμα και τα χρυσά δάχτυλα των memory sticks που χρησιμοποιούνται εδώ και αρκετά χρόνια εξακολουθούν να γυαλίζουν.
Πλεονεκτήματα: ισχυρή αγωγιμότητα, καλή αντίσταση στην οξείδωση, μεγάλη διάρκεια ζωής. πυκνή επένδυση, σχετικά ανθεκτική στη φθορά, που χρησιμοποιείται γενικά σε περιπτώσεις συγκόλλησης και πωματισμού. Μειονεκτήματα: υψηλότερο κόστος και κακή αντοχή συγκόλλησης.
2. Χημικός χρυσός/χρυσός εμβάπτισης Χημικός χρυσός εμβάπτισης νικελίου (ENIG), γνωστός και ως χημικός χρυσός νικελίου, χρυσός χημικού νικελίου, συντομογραφία χημικός χρυσός και χρυσός εμβάπτισης. Ο χρυσός εμβάπτισης είναι μια χημική μέθοδος, ένα παχύ στρώμα κράματος νικελίου-χρυσού με καλές ηλεκτρικές ιδιότητες τυλίγεται στην επιφάνεια του χαλκού και μπορεί να προστατεύσει το PCB για μεγάλο χρονικό διάστημα. Το πάχος εναπόθεσης του εσωτερικού στρώματος νικελίου είναι γενικά 120~240μin (περίπου 3~6μm) και το πάχος εναπόθεσης του εξωτερικού στρώματος χρυσού είναι γενικά 2~4μinch (0,05~0,1μm). Ο χρυσός εμβάπτισης μπορεί να επιτρέψει στο PCB να επιτύχει καλή ηλεκτρική αγωγιμότητα κατά τη μακροχρόνια χρήση και επίσης έχει περιβαλλοντική ανοχή από ό,τι δεν έχουν άλλες διαδικασίες επεξεργασίας επιφανειών.
Πλεονεκτήματα:
ένα. Η επιφάνεια της επεξεργασμένης με χρυσό PCB είναι πολύ επίπεδη και έχει καλή ομοεπίπεδη επιφάνεια, η οποία είναι κατάλληλη για την επιφάνεια επαφής του κουμπιού.
σι. Ο χρυσός εμβάπτισης έχει εξαιρετική ικανότητα συγκόλλησης και ο χρυσός θα λιώσει γρήγορα στη λιωμένη κόλληση για να σχηματίσει μια μεταλλική ένωση. Μειονεκτήματα: Η διαδικασία είναι περίπλοκη και οι παράμετροι της διαδικασίας πρέπει να ελέγχονται αυστηρά για να επιτευχθούν καλά αποτελέσματα. Το πιο ενοχλητικό πράγμα είναι ότι η επιφάνεια PCB που έχει υποστεί επεξεργασία με χρυσό είναι εύκολο να παράγει οφέλη μαύρου δίσκου, γεγονός που επηρεάζει την αξιοπιστία.
3. Σε σύγκριση με το νικέλιο και τον χρυσό, το ENEPIG έχει ένα επιπλέον στρώμα παλλαδίου μεταξύ νικελίου και χρυσού. Στην αντίδραση εναπόθεσης αντικατάστασης χρυσού, το στρώμα παλλαδίου χωρίς ηλεκτρισμό θα προστατεύσει το στρώμα νικελίου και θα το αποτρέψει. Υπερβολική διάβρωση του χρυσού αντικατάστασης. Το παλλάδιο είναι πλήρως προετοιμασμένο για τη βύθιση του χρυσού, ενώ αποτρέπει τη διάβρωση που προκαλείται από την αντίδραση αντικατάστασης. Το πάχος εναπόθεσης ενός νικελίου είναι γενικά 120~240μin (περίπου 3~6μm), το πάχος του παλλαδίου είναι 4~20μin (περίπου 0,1~0,5μm). το πάχος εναπόθεσης του χρυσού είναι γενικά 1~4μin (0,02~0,1μm). Πλεονεκτήματα: Έχει μεγάλη γκάμα εφαρμογών. Ταυτόχρονα, το νικέλιο-παλλάδιο-χρυσός είναι σχετικά βυθισμένος σε χρυσό, γεγονός που μπορεί να αποτρέψει αποτελεσματικά προβλήματα αξιοπιστίας σύνδεσης που προκαλούνται από ελαττώματα μαύρου δίσκου. Μειονεκτήματα: Αν και το νικέλιο παλλάδιο χρυσός έχει πολλά πλεονεκτήματα, το παλλάδιο είναι ακριβό και είναι ένας σπάνιος πόρος. Ταυτόχρονα, όπως και το Immersion Gold, οι απαιτήσεις ελέγχου της διαδικασίας είναι αυστηρές.
Οι χημικές ιδιότητες του ροδίου είναι σχετικά σταθερές και είναι δύσκολο να αντιδράσει με το σουλφίδιο και το αέριο διοξείδιο του άνθρακα στον αέρα. Σε θερμοκρασία δωματίου, είναι αδιάλυτο στο νιτρικό οξύ και τα άλατά του, ακόμη και αδιάλυτο στο νερό. Είναι πιο σταθερό σε διάφορα ισχυρά αλκάλια, αλλά το ρόδιο είναι διαλυτό σε πυκνό θειικό οξύ. Οι φυσικές ιδιότητες του ροδίου είναι σχετικά καλές. Εκτός από την καλή αντίσταση στη φθορά και την ηλεκτρική αγωγιμότητα, έχει εξαιρετική ικανότητα ανάκλασης και ο συντελεστής ανάκλασης μπορεί να φτάσει το 80% (το ασήμι είναι 100%) και μπορεί να παραμείνει αμετάβλητο για μεγάλο χρονικό διάστημα. Ως εκ τούτου, χρησιμοποιείται συχνά ως επίστρωση κατά του αποχρωματισμού του αργύρου. Μετά τη δοκιμή, η επίστρωση ροδίου 0,1um μπορεί να προστατεύσει την επίστρωση αργύρου από αποχρωματισμό για αρκετά χρόνια. Η επίστρωση ροδίου έχει πολύ χαμηλή αντίσταση επαφής και υψηλή σκληρότητα, επομένως χρησιμοποιείται συχνά ως επίστρωση για σημεία επαφής.
Η απόδοση συγκόλλησης του ροδίου δεν είναι πολύ καλή, επειδή η εσωτερική τάση της επίστρωσης είναι σχετικά μεγάλη. Η τεχνολογία επιμετάλλωσης ροδίου άρχισε να χρησιμοποιείται στις Ηνωμένες Πολιτείες το 1930, αλλά χρησιμοποιήθηκε κυρίως για διακοσμητική επένδυση. Αργότερα, με την ταχεία ανάπτυξη της βιομηχανίας ηλεκτρονικών, η επίστρωση ροδίου έπαιξε σημαντικό ρόλο στην πρόληψη του αποχρωματισμού του αργύρου και των ηλεκτρικών σημείων επαφής. Τα τελευταία χρόνια, η επιμετάλλωση με ρόδιο έχει γίνει πιο δημοφιλής στη βιομηχανία ηλεκτρολυτικής επιμετάλλωσης κοσμημάτων. Η επιμετάλλωση ενός στρώματος ροδίου στην επιφάνεια των ασημένιων κοσμημάτων μπορεί να αποτρέψει τον αποχρωματισμό του ασημιού. Η τιμή είναι φθηνή και μπορεί επίσης να δείξει μια υφή που μοιάζει με πλατίνα. Δεδομένου ότι η πυκνότητα του ροδίου είναι πολύ μικρότερη από αυτή της πλατίνας, το κόστος της επιμετάλλωσης με ρόδιο είναι λίγο χαμηλότερο από αυτό της επιπλατινοποίησης.
