Πείρο pogo φόρτισης ακουστικών TWS
Οι μεταλλικές επαφές στο κουτί φόρτισης TWS ονομάζονται Pogo Pin στα αγγλικά. Σε αυτό το κεφάλαιο, θα μιλήσουμε για το σχέδιο της δακτυλήθρας. Μερικοί κατασκευαστές το τοποθετούν μόνο σε μια μικρή πλακέτα και οι περισσότεροι εξακολουθούν να βρίσκονται απευθείας στη δακτυλήθρα στη μητρική πλακέτα. Στο κουτί φόρτισης ακουστικών TWS, έχουμε δει δακτυλήθρες διαφόρων προδιαγραφών, συμπεριλαμβανομένων 2, 3, 5 και ούτω καθεξής. Σε τι χρησιμεύουν λοιπόν αυτές οι δακτυλήθρες;

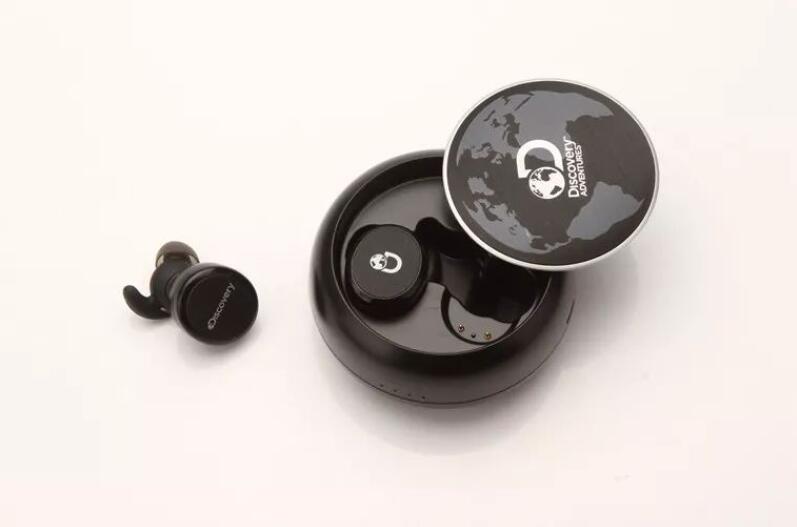

Δύο καρφίτσες pogo φόρτισης
Το πιο κοινό στην αγορά, αυτό το σχέδιο μπορεί να καλύψει τις άκαμπτες ανάγκες της φόρτισης των ακουστικών TWS. Οι δύο δακτυλήθρες είναι θετικές και αρνητικές, αντίστοιχα, και χρησιμοποιούνται για τη μεταφορά της ισχύος της θήκης μπαταριών του κουτιού φόρτισης TWS στο ακουστικό.
Ο σχεδιασμός τριών ακίδων pogo είναι επίσης πιο συνηθισμένος. Ο σχεδιασμός της λύσης χρησιμοποιείται για την επικοινωνία μεταξύ του κουτιού ακουστικών και του ακουστικού. Η θήκη ακουστικών γνωρίζει την κατάσταση φόρτισης του ακουστικού, ταιριάζει με τον κωδικό και κατανοεί την κατάσταση του ακουστικού. Για τη δοκιμή της γραμμής παραγωγής, μπορείτε να χρησιμοποιήσετε τη διεπαφή MicroUSB/USB-C στο κουτί των ακουστικών και τον αυτόματο εξοπλισμό δοκιμών για να δοκιμάσετε τις περιεκτικές ενδείξεις των ακουστικών.
Αυτό το σχέδιο των πέντε δακτυλήθρων λαμβάνει υπόψη τους δύο παραπάνω σκοπούς και έχει περισσότερες λειτουργίες. Αυτό το είδος σχεδίασης μπορεί να δει κανείς μόνο στα high-end ακουστικά Bluetooth TWS, τα οποία είναι σχετικά σπάνια. Εκτός από τις απαιτήσεις τριών δακτυλήθρων για τη σχεδίαση σχεδίου και τη δοκιμή γραμμής παραγωγής, μπορεί επίσης να χρησιμοποιηθεί για λειτουργίες όπως η μετάδοση δεδομένων στην εσωτερική αποθήκευση του ακουστικού και η αναβάθμιση υλικολογισμικού του ακουστικού.
