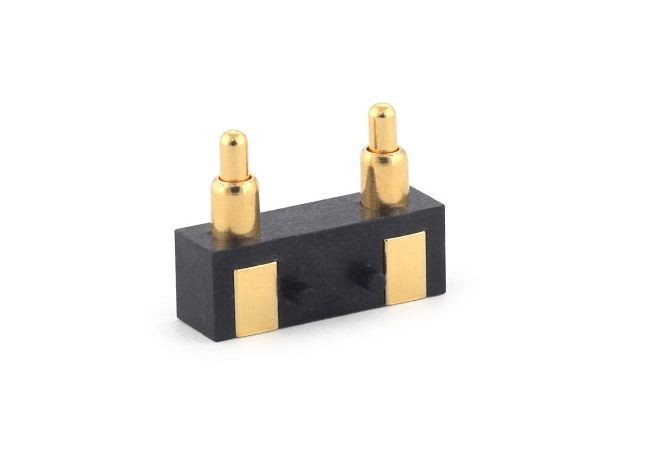

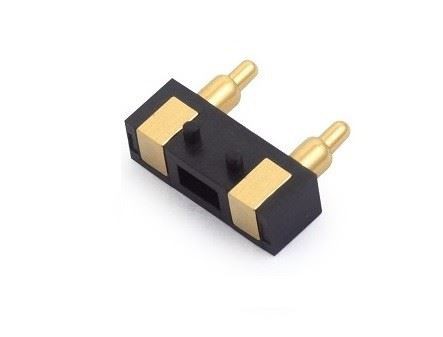

2Pin Σχεδιασμός Pogo Pin Connector
Περιγραφή προϊόντων
Όλα τα προϊόντα μας πληρούν τις απαιτήσεις RoHS και χωρίς αλογόνο. Με βάση το μέγεθος του χώρου σας, την επεξεργασία επιμετάλλωσης, το μέγεθος της σύνθετης αντίστασης, τις απαιτήσεις ζωής, το μέγεθος της απόστασης του περιβλήματος κ.λπ., μπορείτε να εισέλθετε στη βιβλιοθήκη προϊόντων μας παρακάτω για να λάβετε διαφορετικές επιλογές.
Τώρα, παρέχουμε μια σειρά προϊόντων συνδετήρων ακίδων pogo, στη βιομηχανία συνδετήρων, η καρφίτσα pogo είναι μια ειδική τεχνολογία σύνδεσης. Τα τελευταία χρόνια, αυτή η αξιόπιστη τεχνολογία έγινε αποδεκτή από ορισμένους παγκοσμίου φήμης γνωστούς κατασκευαστές και χρησιμοποιήθηκε με επιτυχία στα περισσότερα από 100 ηλεκτρονικά προϊόντα τους, όπως μπαταρίες κινητών τηλεφώνων, συνδέσεις κεραίας, συστήματα εντοπισμού θέσης GPS, φορητοί υπολογιστές, βιντεοπαιχνίδια εξοπλισμός, φώτα εξωτερικού χώρου, ακουστικά βαρηκοΐας, ραδιοφωνικούς δέκτες κ.λπ.
Επί του παρόντος, με την ανάπτυξη της αγοράς και την αναβάθμιση της τεχνολογίας των προϊόντων, όλο και περισσότεροι καταναλωτές δεν περιορίζονται μόνο στην πολυλειτουργικότητα των προϊόντων αλλά επιδιώκουν και μοδάτες εμφανίσεις και μικρές και λεπτές εμφανίσεις. Αλλά η κατασκευή και ο σχεδιασμός ενός τέτοιου προϊόντος είναι μια τεράστια πρόκληση για όλους τους μηχανικούς ηλεκτρονικών προϊόντων. Λόγω του σχεδιαστικού χώρου και των τυπικών προδιαγραφών του συνδετήρα, είναι δύσκολο για τους μηχανικούς να έχουν μια καλή επιλογή για να το ολοκληρώσουν. Με βάση αυτό, οι μηχανικοί μας Ε&Α χρησιμοποιούν τα μοναδικά πλεονεκτήματα του αισθητήρα pogo pin για να δημιουργήσουν μια ιδέα και να σκεφτούν τρόπους για να βοηθήσουν αυτούς τους μηχανικούς προϊόντων να λύσουν το πρόβλημα της εσωτερικής επικοινωνίας του προϊόντος. Επιπλέον, οι ακίδες pogo έχουν προφανή πλεονεκτήματα στη χρήση δομικού χώρου, κόστος συναρμολόγησης, διάρκεια ζωής, κύκλο δειγμάτων, κόστος κ.λπ.
Ο σύνδεσμος αποτελείται από 3 μέρη: άξονας βελόνας, ελατήριο και σωλήνας (ένα πλαστικό καπάκι μπορεί να είναι προαιρετικό για την προστασία του άξονα της βελόνας με βάση τις απαιτήσεις εγκατάστασης του πελάτη).
Παράμετροι προϊόντων
| Υλικά και επιμετάλλωση για καρφίτσες Spring Pogo | |||
| έμβολο | Υλικό | BeCu | Το πιο χρησιμοποιούμενο υλικό για ανιχνευτές ελατηρίου pogo pin για ημιαγωγούς. |
| Υλικό | Κράμα Pd | Αποτελεσματικό για τη μετανάστευση κατά της συγκόλλησης. Δεν απαιτείται επίστρωση. | |
| Επιμετάλλωση | Κράμα Au | Η σκληρότητα είναι υψηλότερη από την επίστρωση Au(Gold) και είναι αποτελεσματική για τη μετανάστευση κατά της συγκόλλησης. | |
| Επιμετάλλωση | Au (χρυσός) | Καλή ηλεκτρική αγωγιμότητα. | |
| Βαρέλι | Υλικό | Χαλκός | Ορείχαλκος, Χάλκινος Φώσφορος, Ασήμι Νικέλιο, BeCu |
| Υλικό | Κράμα | Βαρέλι που αναπτύχθηκε από εμάς. Η εξωτερική διάμετρος είναι διαθέσιμη από {{0}},11 έως 0,42 mm | |
| Επιμετάλλωση | Au (χρυσός) | Καλή ηλεκτρική αγωγιμότητα. | |
| Ανοιξη | ― | Spring Steel Wire (SWP) (Music Wire) | Θερμοκρασία λειτουργίας: -45~125 βαθμοί |
| ― | Σύρμα από ανοξείδωτο χάλυβα (SUS) | Θερμοκρασία λειτουργίας: -45~140 βαθμοί | |
| ― | Σύρμα από ανοξείδωτο χάλυβα για υψηλή θερμοκρασία | Θερμοκρασία λειτουργίας: -45~200 βαθμοί , που αναπτύχθηκε από την ZZTKJ. | |
| Προϋποθέσεις Χρήσης | |||
| Εγγύηση | Κατάσταση Εγκεφαλικού | Περιβαλλοντικές συνθήκες | Κατάσταση ρεύματος και τάσης |
| · 12 μήνες (υπό τις ακόλουθες προϋποθέσεις) | ・ Ο ανιχνευτής πρέπει να κινείται κατακόρυφα με την ίδια κατεύθυνση με τον άξονα της κάννης. | Γενικές συνθήκες | ・Το ρεύμα και η τάση θα αποτυπώνονται μόνο σε ακίνητη θέση με συνιστώμενη διαδρομή. |
| ・Το μήκος διαδρομής δεν πρέπει να υπερβαίνει τη συνιστώμενη διαδρομή. | ・Θερμοκρασία 20-30 βαθμός , υγρασία κάτω από 30 τοις εκατό | ||
| ・ Χωρίς σκόνη, χωρίς διαβρωτικό αέριο, χωρίς ρύπανση | |||
| ・Η θερμοκρασία του καθετήρα θα είναι 10-40 βαθμοί | |||

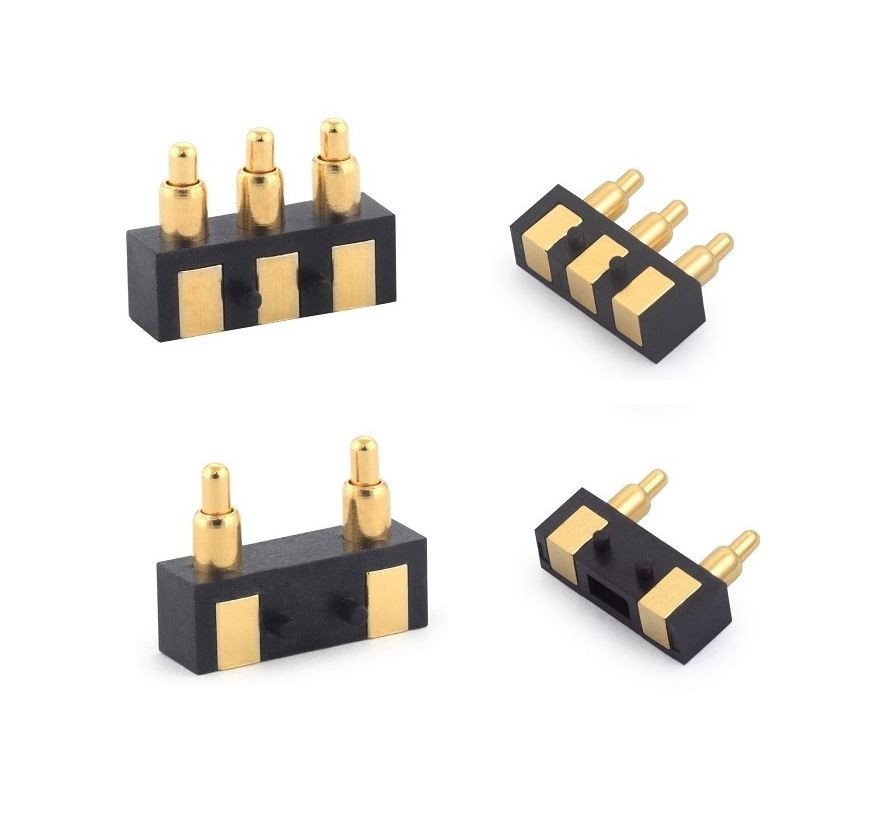

Εικόνα προϊόντος
Όσον αφορά τη σχεδίαση του σωλήνα βελόνας, για να καλύψει τις απαιτήσεις του δομικού χώρου και της λειτουργίας του προϊόντος, καθώς και την εγγύηση ζωής, υποβάλλουμε τον κατάλογο προϊόντων μας για την επιλογή σας. Στο άκρο του σωλήνα της βελόνας, έχουμε ένα σχέδιο φλάντζας για να εξασφαλίσουμε την ευκολία στερέωσης του προϊόντος στο PCB και το βάθος συγκόλλησης. Επιπλέον, παρέχουμε επίσης τετραγωνικές και λυγισμένες ακίδες pogo 90 μοιρών για τη σύνδεση της μπαταρίας.
Το εργοστάσιό μας
ΕΡΓΑΣΤΗΡΙ
ΕΡΓΑΣΤΗΡΙ
ΕΡΓΑΣΤΗΡΙ
ΕΡΓΑΣΤΗΡΙ
