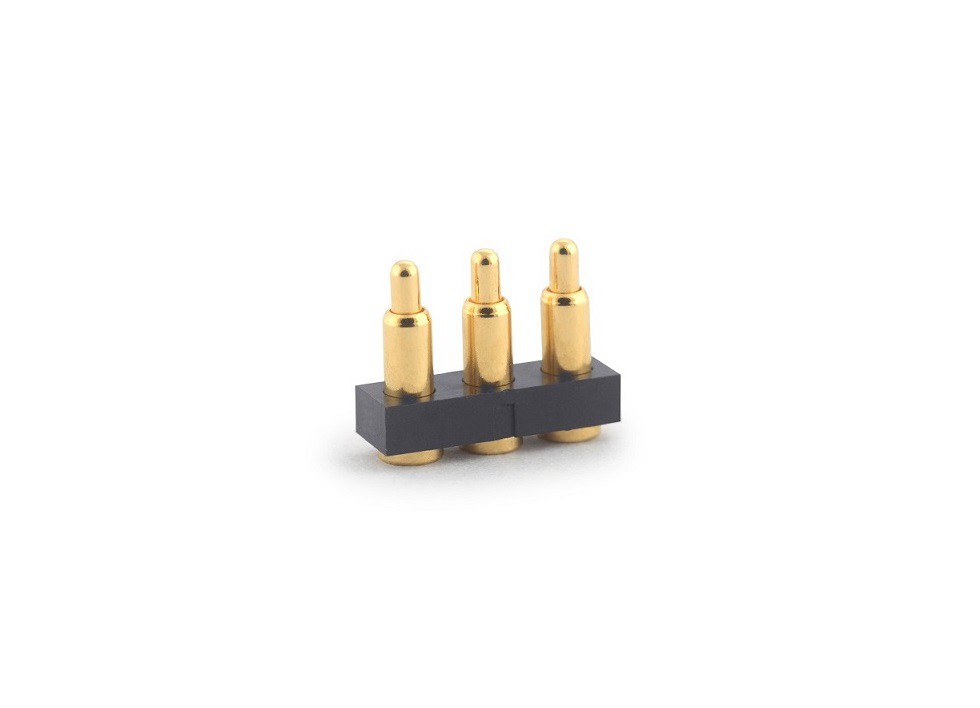

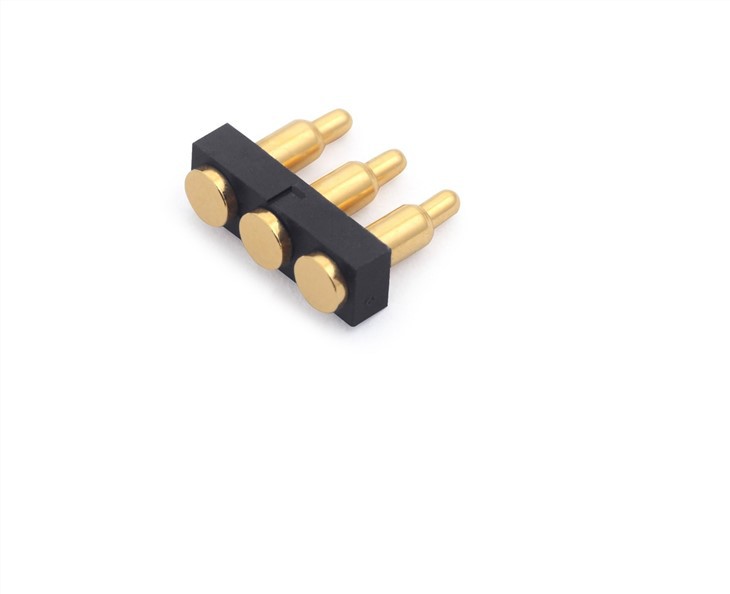

Pogo Pin 1Row 3pins For Line Assembly

SMTPogo Pin 1Row 3pins For Line Assembly

Προσδιορισμός

Οι προδιαγραφές προϊόντος ThePogo pin έχουν ως εξής:

1.0 επισκόπηση

1.1 Αυτή η προδιαγραφή καθορίζει τις γενικές παραμέτρους απόδοσης και τις απαιτήσεις δοκιμής των προϊόντων της σειράς Pogo pin.

Απαιτήσεις 2.0

2.1 Το μέγεθος εμφάνισης πληροί τις απαιτήσεις σχεδίασης προϊόντος

3.0 Υλικά και επιμετάλλωση

3.1 Το βαρέλι είναι κράμα ορείχαλκου, το οποίο πρέπει να ηλεκτρολυθεί, να επινικελωθεί και να επιχρυσωθεί. Το πάχος του στρώματος επιμετάλλωσης είναι διαφορετικό λόγω διαφορετικών περιπτώσεων χρήσης του προϊόντος.

3.2 Το έμβολο είναι ένα κράμα ορείχαλκου, το οποίο πρέπει να ηλεκτρολυθεί, να επινικελωθεί και να επιχρυσωθεί. Το πάχος του στρώματος επιμετάλλωσης είναι διαφορετικό λόγω διαφορετικών χρήσεων του προϊόντος.

3.3 Το ελατήριο είναι από ανοξείδωτο χάλυβα SUS 304, ή μπορεί να είναι καλυμμένο με ηλεκτρικό χάλυβα πιάνου.

3.4 Το πλαστικό είναι ένα υλικό ανθεκτικό σε υψηλές θερμοκρασίες, όπως PA46, PA4T, LCP, PA9T και ούτω καθεξής.

4.0 Παράμετροι

4.1 Τάση λειτουργίας: 12V

4.2 Συνεχές ρεύμα εργασίας: 1.0A

4.3 Διάρκεια ζωής: 10000 φορές

4.4 Θερμοκρασία λειτουργίας: -25 ℃ έως ﹢ 75 ℃ 95%RHMax.

4,5 Θερμοκρασία αποθήκευσης: -40 ℃ έως ﹢ 85 ℃ 95%RHMax.

5.0 Ηλεκτρική απόδοση

5.1 Αντίσταση επαφής: Η αντίσταση επαφής στο σημείο εργασίας είναι<>

5.2 Τάση αντοχής: 500VAC για 1 λεπτό, το μέγιστο ρεύμα διαρροής είναι 0.3mA.

6.0 Μηχανικές ιδιότητες

6.1 Θετική δύναμη, το σημείο εργασίας είναι μεγαλύτερο από 30gf

6.2 Ανθεκτικότητα 20.000 φορές η δύναμη του ελατηρίου παραμένει εντός του εύρους

7.0 Περιβαλλοντικές επιδόσεις

7.1 Αντοχή σε υψηλές θερμοκρασίες 260 ℃, χωρίς αποχρωματισμό ή φουσκάλες μετά από 6 λεπτά.

7.2 Σταθερή θερμοκρασία και υγρασία 95%RH, 60 ℃, 96 ώρες δοκιμή σταθερής θερμοκρασίας και υγρασίας μετά από σύνθετη αντίσταση επαφής< 200mohm,="" χωρίς="" βλάβη="" στην="">

7.3 Δοκιμή ψεκασμού αλατιού Ένα διάλυμα αλατιού 5% θα είναι απαλλαγμένο από διάβρωση για 48 ώρες.

7.4 Δοκιμή συγκολλήσεως κασσίτερου 245 ± 5 ℃, χρόνος 2 ~ 3 δευτερόλεπτα, υγρή περιοχή άνω του 95%.

Εφαρμόστηκε σύνδεσμος Pogo pin για τερματικό pcb

Ως προμηθευτής συνδετήρων SMT pogo με ελατήριο μπαταρίας, ο SMT Pogo Pin για υψηλή τρέχουσα φόρτιση εφαρμόζεται για προσαρμογέα, πρόγραμμα κυκλώματος, λύση HMI και σχεδιασμό πλακέτας PCB.

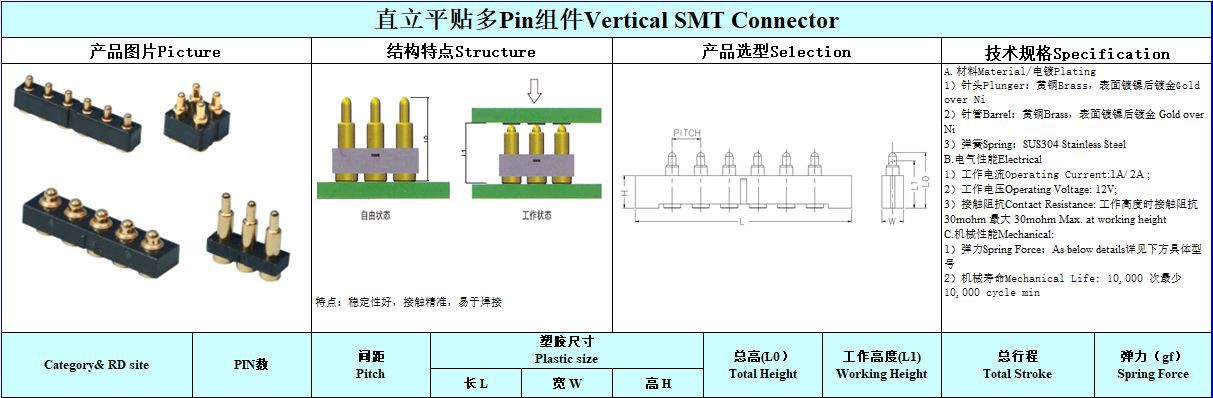

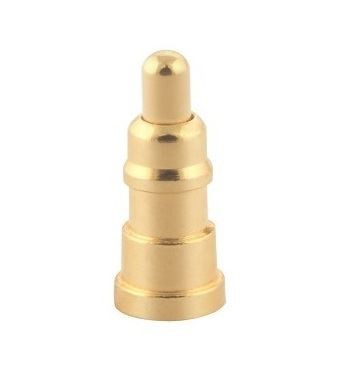

OurSMT Pogo Pin design

Πώς το κάνουμε:

1. δύο καλά οργανωμένα εργοστάσια ελεγχόμενης μάρκας

2.38 προηγμένες γραμμές τοποθέτησης και ψηφιακή μηχανή ποιότητας 12

3. Πάνω από 100 πελάτες και 1000 παραγγελίες σε όλο τον κόσμο κάθε χρόνο

4.6 ενσωματωμένο QIC και 12 τελικό QC, έλεγχος κάθε βήματος ως παραγγελία σας

5.136 εξειδικευμένοι εργαζόμενοι, 15 έμπειροι διευθυντές εργαστηρίων παραγωγής

6.12 επαγγελματικός διευθυντής πωλήσεων, υπηρεσία 7*24 ωρών

Η Ικανότητά μας

■ Pogo Pin1.3KKpcs/ημέρα.

■ Νέα εξαρτήματα 300 KSets/ M

Parts Μέρη προσαρμογής 10 KSets/M

Parts Μέρη ακριβείας 100 KKpcs/M

Σύστημα Διασφάλισης Ποιότητας για την καρφίτσα επαφής της άνοιξης

Πελάτες υπηρεσιών

Προς το παρόν, τα προϊόντα μας έχουν χρησιμοποιηθεί επιτυχώς και ευρέως σε τομείς προϊόντων: έξυπνα φορετά, ακουστικά TWS Bluetooth, ηχεία Bluetooth, έξυπνα σπίτια, έξυπνα τηλέφωνα, επικοινωνίες 5G, ιατρικός εξοπλισμός, φορητά ηλεκτρονικά προϊόντα κ.λπ.

Το αξιόπιστο και αξιόπιστο Pogo Pin Manufacture! Η τεχνολογία Good-Link κάνει τους συνδέσμους καλύτερους.

Δημοφιλείς Ετικέτες: pogo pin 1row 3pin για γραμμή συναρμολόγησης, Κίνα, προμηθευτές, κατασκευαστές, εργοστάσιο, προσαρμοσμένο, χονδρικό, αγορά, χύμα, σε απόθεμα, δωρεάν δείγμα
