Άνοιξη-φορτωμένες καρφίτσες Pogo PCB

Άνοιξη-φορτωμένες καρφίτσες Pogo PCB

Το POGO PIN είναι ένας πολύ συχνά χρησιμοποιούμενος ηλεκτρονικός συνδετήρας. Η βασική δομή του αποτελείται από ένα σωλήνα στροφής, μια βελόνα στροφής και ένα ελατήριο συμπίεσης. Το στόμα του σωλήνα βελόνας είναι πρεσβυτερό για να κρατήσει τη βελόνα μέσα στο σωλήνα βελόνων, και η δύναμη επαφής παρέχεται από το ελατήριο για να καθιερώσει μια ηλεκτρική σύνδεση μεταξύ της βελόνας και των μερών σύνδεσης. Πιστεύω ότι πολλοί άνθρωποι δεν γνωρίζουν πώς το POGO PIN συγκολλάται.

Άνοιξη-φορτωμένες καρφίτσες Pogo PCB

Κατά τη χρήση του POGO PIN, οι αρσενικές και θηλυκές άκρες είναι αγκυροβολημένα και η καρφίτσα pogo συμπιέζει ένα ορισμένο κτύπημα (ποσότητα συμπίεσης 1.0mm, ελαστική δύναμη 70g±20g). Μπορεί να τροφοδοτηθεί, να μεταδώσει τα σήματα, κ.λπ. Το καρφίτσα Pogo μπορεί να συγκολληθεί στο PCB για να το διορθώσει, ή μπορεί να καθοριστεί στη δομή προϊόντων, η οποία απαιτεί τους επαγγελματικούς μηχανικούς σχεδίου για να λύσει το πρόβλημα.

Άνοιξη-φορτωμένες καρφίτσες Pogo PCB

10 χρόνια εμπειρίας στην παραγωγή ελατηρίων POGOPIN, ποιότητας και ποσότητας. Προκειμένου να διασφαλιστεί η ποιότητα των προϊόντων, οι λεπτομέρειες κάθε συνδέσμου επεξεργασίας πρέπει να ελέγχονται πολύ καλά. Τα ανοιξιάτικα thimbles που παράγουμε διατήρησαν πάντα μια πρωτοπορία, έχουν αναγνωριστεί από μερικές γνωστές εγχώριες και ξένες εταιρείες ως προμηθευτές συνδετήρων τους, και έχουν καθιερώσει μια καλή φήμη.

Άνοιξη-φορτωμένες καρφίτσες Pogo PCB

Η δομή που χρησιμοποιείται για τη σύνδεση του πίνακα PCB με το μηδέν ύψος εργασίας και ο συνδετήρας POGOPIN, συμπεριλαμβανομένου του σωλήνα βελόνων και του πίνακα PCB, μια τοποθετώντας τρύπα ανοίγει στη μέση της κορυφής του πίνακα PCB, ο σωλήνας βελόνων τακτοποιείται μέσα στην τρύπα τοποθέτησης, και το εσωτερικό του σωλήνα βελόνων παρέχεται με μια δομή σύνδεσης, η δομή σύνδεσης Αποτελείται από ένα ελατήριο και έναν άξονα βελόνας. Αυτό το είδος δομής για τη σύνδεση του πίνακα PCB με το μηδέν ύψος εργασίας και το συνδετήρα POGOPIN, μέσω της ελαστικότητας του ελατηρίου, όταν ο συνδετήρας POGOPIN συνδέεται με τον πίνακα PCB, ο άξονας καρφιτσών μπορεί να ωθηθεί στο εσωτερικό, συμπιέζοντας το ελατήριο, έτσι ώστε ο πίνακας PCB είναι Η κορυφή κρατιέται επίπεδη για να επιτύχει το μηδέν ύψος εργασίας, και όταν ο συνδετήρας POGOPIN διαχωρίζεται από τον πίνακα PCB, ο άξονας βελόνων μπορεί να προεξέχει από το εσωτερικό του σωλήνα βελόνων κάτω από τη δράση της δύναμης άνοιξη, η οποία βελτιώνει την πρακτικότητα.

Άνοιξη-φορτωμένες καρφίτσες Pogo PCB

Πώς εγκαθίστανται οι καρφίτσες pogopin pogo στο Pcb;

Πρώτον, η επιφάνεια τοποθετεί

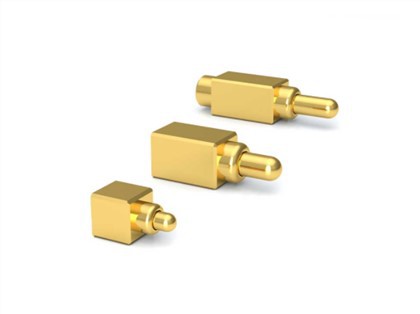

Η καρφίτσα pogo εγκαθίσταται συνήθως με σταθερό τρόπο, και το κατώτατο σημείο του σωλήνα βελόνων είναι ένα επίπεδο κατώτατο σχέδιο, έτσι μπορούμε να χρησιμοποιήσουμε μια κάθετη ή οριζόντια συσκευασία, η οποία καθιστά ευκολότερη τη συγκόλληση με το PCB. Επίσης, ορισμένες βελόνες έχουν καρφίτσες εντοπισμού στο τέλος, ώστε να μην υπάρχει αντιστάθμιση και θα λειτουργήσει καλύτερα.

Δεύτερον, η μέθοδος εγκατάστασης της ευθείας συγκόλλησης ουράς

Συνηθισμένη plug-in συσκευασία για εύκολη συγκόλληση. Επιπλέον, χρησιμοποιούμε συχνά πακέτα plug-in tail-end, γεγονός που δίνει επίσης στους κατασκευαστές καρφιτσών pogo περισσότερες επιλογές όσον αφορά τη χρήση του χώρου.

Τρίτον, πλωτή εγκατάσταση

Κυρίως υιοθετεί το διπλός-κεφάλι διπλός-ενεργώντας σχέδιο, το οποίο είναι καταλληλότερο για τη σύνδεση χωρίς πίεση συγκόλλησης, επιτρέποντας στους μηχανικούς για να έχει περισσότερη διαστημική ευελιξία όταν κάνει τις αμφίδρομες συνδέσεις πινάκων-πινάκων.

Τα παραπάνω σημεία είναι διάφορες μέθοδοι εγκατάστασης του pogo καρφίτσα άνοιξη thimble συνιστάται για εσάς σήμερα. Υπάρχουν πολλές άλλες μέθοδοι εγκατάστασης για pogo καρφίτσα άνοιξη thimble, πρέπει ακόμα να επιλέξουμε ανάλογα με την πραγματική μας κατάσταση.
