Εισαγωγή της κεραίας ακουστικών Bluetooth True Wireless (TWS).

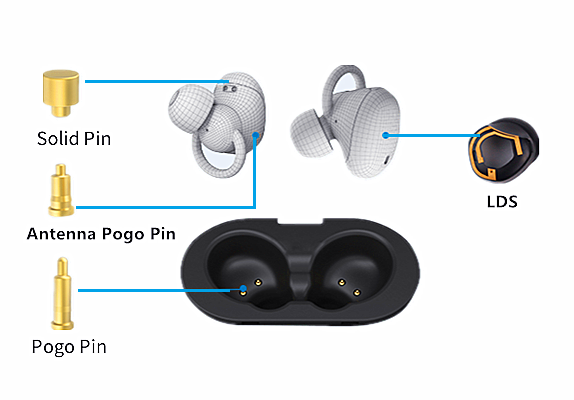

Τα τελευταία χρόνια, η αγορά των πραγματικών ασύρματων ακουστικών Bluetooth (TWS) ήταν εξαιρετικά καυτή και διάφοροι κατασκευαστές κινητών τηλεφώνων κυκλοφόρησαν τα δικά τους προϊόντα ακουστικών TWS. αρκεί να φανεί η σημασία που αποδίδεται σε αυτή την αγορά. Στο τελευταίο άρθρο, παρουσιάσαμε την ακίδα φόρτισης της θήκης φόρτισης των αληθινών ασύρματων ακουστικών (TWS). Σήμερα, θα παρουσιάσουμε εν συντομία το τμήμα της κεραίας. Θα συζητήσουμε τη σημασία της κεραίας στα ακουστικά TWS, την εισαγωγή της κεραίας Bluetooth του σετ μικροφώνου-ακουστικού TWS και τον τρόπο επιλογής τριών κατά το σχεδιασμό των ακουστικών TWS. Από μία άποψη, μοιραστείτε το ρόλο, τους τύπους και τις επιλογές σχεδίασης της κεραίας Bluetooth του σετ μικροφώνου-ακουστικού TWS.
Η σημασία των κεραιών ακουστικών TWS
Από παλιομοδίτικα ραδιόφωνα μέχρι τα τρέχοντα έξυπνα ηχεία, από τα «μεγάλα αδέρφια» μέχρι τα smartphone, από τα παραδοσιακά ακουστικά Bluetooth μέχρι τα αληθινά ασύρματα ακουστικά TWS. Στην ανάπτυξη της τεχνολογίας καταναλωτικών ηλεκτρονικών ειδών, η κεραία είναι ένα σημαντικό υλικολογισμικό. Με τη γέννηση της έννοιας του Διαδικτύου των Πάντων, ο ρόλος της κεραίας είναι ακόμη πιο σημαντικός ώστε τα έξυπνα σπίτια, τα έξυπνα οχήματα και οι έξυπνες φορητές συσκευές να συνδέονται και να ελέγχονται από ένα μηχάνημα.

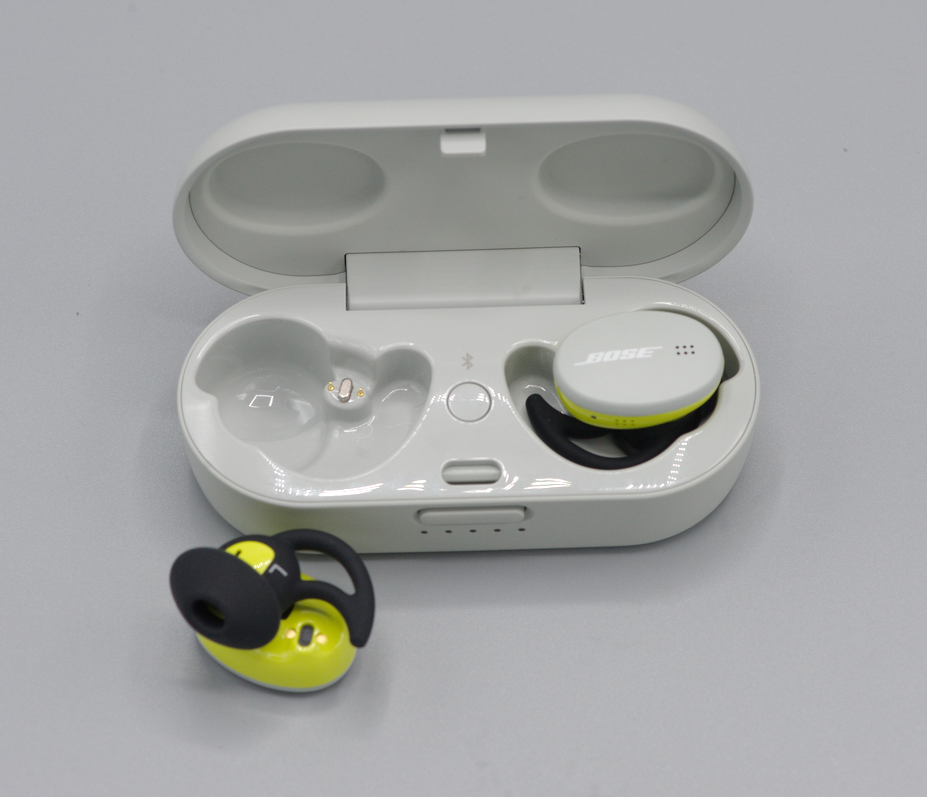

Τα ακουστικά TWS είναι True Wireless Stereo ακουστικά. Η κύρια μέθοδος χρήσης είναι η σύνδεση με κινητές συσκευές όπως κινητά τηλέφωνα και υπολογιστές μέσω ραδιοσυχνότητας Bluetooth και στη συνέχεια η μετάδοση πληροφοριών ήχου στα ακουστικά και, στη συνέχεια, η αποκωδικοποίηση και η έξοδος τους στο άκρο του ακουστικού. Σε αυτή τη διαδικασία, η κεραία Bluetooth απαιτείται να λειτουργεί ως «πύργος» για την επικοινωνία μεταξύ των δύο μερών και την εκτέλεση των εργασιών αποστολής και λήψης. Επομένως, στο σετ μικροφώνου-ακουστικού TWS, το τσιπ Bluetooth και η κεραία Bluetooth αλληλοσυμπληρώνονται, για να πραγματοποιηθεί η ασύρματη αναπαραγωγή μουσικής και να αποφευχθούν τα δεσμά των καλωδίων.
Εισαγωγή κεραίας Bluetooth σετ μικροφώνου-ακουστικού TWS

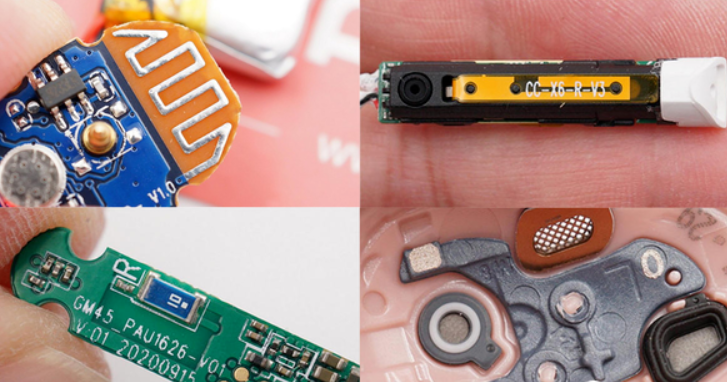

Ως σημαντικό υλικολογισμικό των ακουστικών TWS, η τρέχουσα ανάπτυξη της κεραίας Bluetooth είναι σχετικά ώριμη. Υπάρχουν κυρίως τέσσερις τύποι ενσωματωμένης κεραίας PCB, FPC, κεραμική και LDS. Σκεφτείτε την εμφάνιση του προϊόντος ακουστικών TWS, τις απαιτήσεις ζώνης συχνοτήτων και το κόστος για να επιλέξετε τον καταλληλότερο τύπο κεραίας.

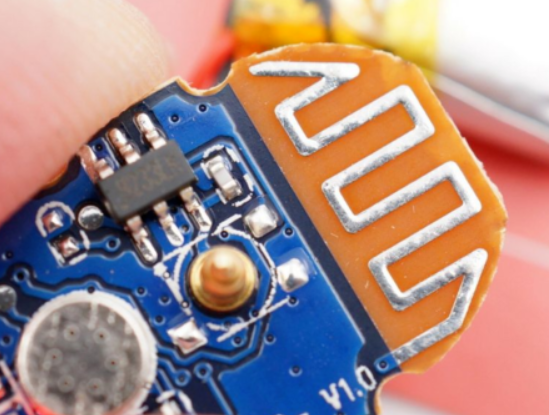

1. Ενσωματωμένη κεραία PCB
Όπως υποδηλώνει το όνομα, η ενσωματωμένη κεραία PCB είναι ένας τύπος κεραίας που τραβιέται απευθείας στην πλακέτα PCB. Χρησιμοποιείται ευρέως σε πλακέτες κυκλωμάτων μονάδων μίας συχνότητας, όπως μονάδες Bluetooth, μονάδες WIFI και μονάδες ZIGBEE. Στα ακουστικά TWS, λόγω του περιορισμού της έντασης, η εφαρμογή της ενσωματωμένης κεραίας Bluetooth είναι σχετικά σπάνια.
Οι ενσωματωμένες κεραίες PCB μπορούν να σχεδιαστούν και να υλοποιηθούν από προμηθευτές πλακών PCB, οι οποίες είναι ισοδύναμες με το τμήμα κυκλώματος της πλακέτας.
Πλεονεκτήματα: Η ενσωματωμένη κεραία PCB δεν χρειάζεται πολλαπλό εντοπισμό σφαλμάτων και μπορεί να σχεδιαστεί απευθείας στο PCB χωρίς κόστος.
Μειονεκτήματα: Η απαιτούμενη περιοχή είναι μεγάλη, η κατευθυντικότητα είναι σχετικά απλή, κατάλληλη μόνο για μία ζώνη συχνοτήτων, η συνοχή των διαφορετικών παρτίδων κεραιών είναι σχετικά κακή και η ικανότητα κατά των παρεμβολών είναι κακή.

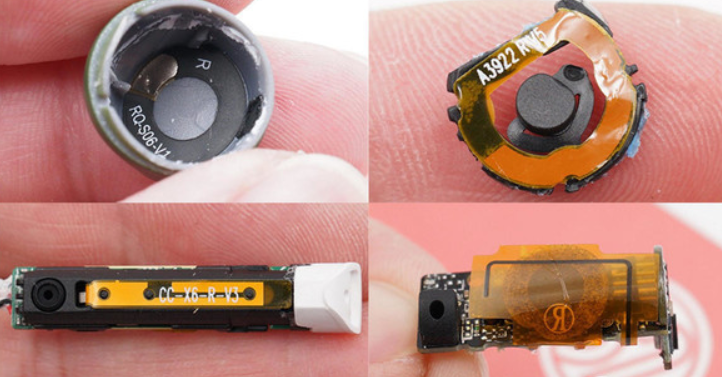

2. Κεραία FPC
Η κεραία FPC εξελίχθηκε από την ενσωματωμένη κεραία PCB. Λόγω του περιορισμού της έντασης του ακουστικού TWS, ο χώρος στην εσωτερική μητρική πλακέτα δεν μπορεί να χωρέσει την κεραία. Η κεραία FPC ισοδυναμεί με την αφαίρεση του κυκλώματος της κεραίας από το PCB και τη χρήση άλλων εξωτερικών μετάλλων για να γίνει η κεραία ξεχωριστό εξάρτημα. Για να μπορεί να τοποθετηθεί καλύτερα στον εσωτερικό χώρο των ακουστικών TWS.
Η κεραία FPC μπορεί να πραγματοποιηθεί από το εργοστάσιο πλακέτας PCB της μαλακής πλακέτας και του εύκαμπτου υλικού.
Πλεονεκτήματα: Ισχύει για τα περισσότερα μικρά ηλεκτρονικά προϊόντα, οι ζώνες συχνοτήτων που μπορούν να κατασκευαστούν είναι επίσης πλούσιες, η απόδοση είναι καλύτερη και το κόστος είναι χαμηλότερο.
Μειονεκτήματα: Κάθε προϊόν πρέπει να διορθωθεί μεμονωμένα και να διορθωθεί με μη αυτόματο τρόπο.

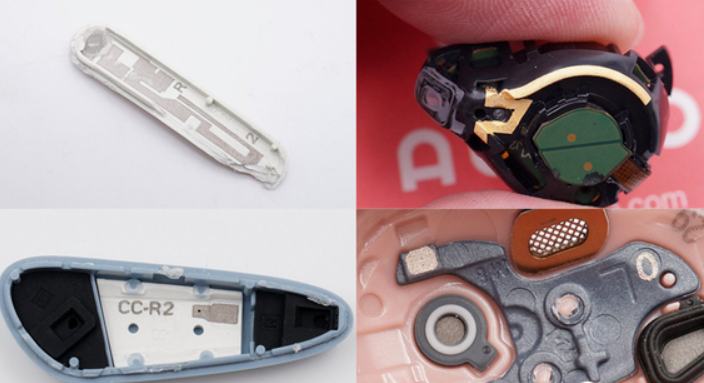

3. Κεραία LDS
Η κεραία LDS είναι μια περαιτέρω αναβάθμιση της κεραίας FPC. Αν και η κεραία FPC μπόρεσε να χρησιμοποιήσει τον εσωτερικό χώρο του ακουστικού σε μεγάλο βαθμό, εξακολουθεί να χρειάζεται ένα επίπεδο επίπεδο για να το προσαρτήσει.
Η κεραία LDS χρησιμοποιεί τεχνολογία λέιζερ άμεσης χύτευσης, η οποία χρησιμοποιεί τεχνολογία λέιζερ για να σχηματίσει απευθείας μεταλλικά μοτίβα κεραίας σε βραχίονες, πλάκες κάλυψης κ.λπ., τα οποία μπορούν να περάσουν με λέιζερ στις ακανόνιστες επιφάνειες μέσα στα ακουστικά, αξιοποιώντας περαιτέρω τον εσωτερικό χώρο των ακουστικών.
Οι κατασκευαστές κεραίας LDS για επεξεργασία λέιζερ, τεχνολογία λέιζερ και τεχνολογία ηλεκτρολυτικής επιμετάλλωσης μπορούν να το υποστηρίξουν.
Πλεονεκτήματα: Όλες οι κατευθύνσεις μπορούν να υποστηριχθούν και έχουν ισχυρή αποδοχή.
Μειονεκτήματα: Το κόστος είναι πιο ακριβό, και υπάρχουν ειδικές απαιτήσεις για το υλικό της εξωτερικής επιφάνειας του προϊόντος.

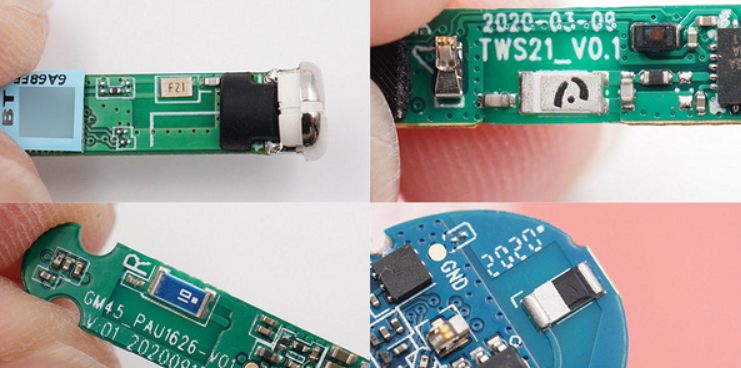

4. Κεραμική κεραία
Η κεραμική κεραία είναι ένα άλλο προϊόν κεραίας που χρησιμοποιείται ευρέως σε συσκευές μονάδας Bluetooth. Πήρε το όνομά του από τη χρήση κεραμικών κελυφών. Χωρίζεται κυρίως σε δύο τύπους: κεραμική κεραία μπλοκ και κεραμική κεραία πολλαπλών στρώσεων.
Η κεραμική κεραία μπλοκ πρέπει να εκτυπώνει το μεταλλικό τμήμα της κεραίας στην κεραμική γρήγορη επιφάνεια και η κεραμική κεραία πολλαπλών στρώσεων μπορεί να εκτυπωθεί σε κάθε κεραμικό διηλεκτρικό στρώμα σύμφωνα με τις απαιτήσεις σχεδιασμού, μειώνοντας έτσι το μέγεθος της κεραίας.
Πλεονεκτήματα: μικρό μέγεθος, εύκολη εφαρμογή, χαμηλό κόστος, καλή απόδοση και καταλαμβάνει μόνο μικρό χώρο.
Μειονεκτήματα: Οι απαιτήσεις για την περιοχή απελευθέρωσης είναι σχετικά υψηλές, η κατευθυντικότητα είναι σχετικά απλή και υπάρχουν απαιτήσεις για τη θέση τοποθέτησης.
Από την προηγούμενη αποσυναρμολόγηση ακουστικών TWS μάθαμε ότι λόγω περιορισμών όγκου, οι ενσωματωμένες κεραίες PCB χρησιμοποιούνται σχετικά σπάνια στα ακουστικά TWS. Επιλέξτε ανάλογα με τις ανάγκες των προϊόντων σας, δεν υπάρχει σταθερός τύπος χρήσης.
Πώς να επιλέξετε τη σωστή κεραία
Θεωρητικά, όσον αφορά το κόστος, οι κεραίες PCB και FPC κοστίζουν λιγότερο, οι κεραμικές κεραίες είναι μέτριες και οι κεραίες LDS είναι ακριβότερες. και όσον αφορά την αξιοποίηση του χώρου, οι κεραίες LDS είναι οι πιο ευέλικτες και μπορούν να αξιοποιήσουν πλήρως τον εσωτερικό χώρο του ακουστικού.
Όσον αφορά την απόδοση, οι δυνατότητες αποστολής και λήψης των εξωτερικών κεραιών είναι γενικά καλύτερες από αυτές των ενσωματωμένων κεραιών. Τα ακουστικά TWS έχουν σχεδιαστεί με ενσωματωμένες κεραίες λόγω περιορισμών όγκου και απαιτήσεων φορητότητας. Η απόδοση είναι σχετικά παρόμοια και είναι απαραίτητο να εξεταστούν διεξοδικά μια ποικιλία παραγόντων για την επιλογή μιας κατάλληλης κεραίας.
Ο σχεδιασμός της κεραίας Bluetooth των ακουστικών TWS επηρεάζει την ποιότητα μετάδοσης της επικοινωνίας Bluetooth, η οποία με τη σειρά της επηρεάζει την πραγματική εμπειρία χρήστη. Η επιλογή των κεραιών Bluetooth επηρεάζεται από πολλούς παράγοντες όπως η απόδοση, η ζώνη συχνοτήτων, το κόστος και ο χώρος χρήσης. Μόνο λαμβάνοντας υπόψη τις συγκεκριμένες συνθήκες του προϊόντος και τα σενάρια χρήσης, και επιλέγοντας μια κατάλληλη κεραία, μπορεί να εξασκηθεί η μέγιστη απόδοση του προϊόντος.
