Κεραία ακουστικών Bluetooth TWS
Ο μεγαλύτερος λόγος για τον οποίο τα ακουστικά Bluetooth είναι τόσο δημοφιλή είναι ότι είναι ασύρματα και απαλλάσσονται από τα δεσμά των ενσύρματων καλωδίων ακουστικών. Τα ακουστικά Bluetooth μεταδίδουν σήματα μέσω ραδιοκυμάτων, επομένως ο σχεδιασμός της κεραίας είναι πολύ σημαντικός. Αυτό το άρθρο παρουσιάζει εν συντομία τους κοινούς τύπους κεραιών που χρησιμοποιούνται σε ψηφιακά προϊόντα χειρός.
1. Κεραία PCB.
Η κεραία PCB είναι μια κεραία που αποτελείται απευθείας από φύλλο χαλκού στην πλακέτα κυκλώματος PCB, η οποία έχει τα πλεονεκτήματα του χαμηλού κόστους, της υψηλής σταθερότητας παρτίδας και της μη διόρθωσης σφαλμάτων στην παραγωγή. Το μειονέκτημα είναι ότι είναι κατάλληλο μόνο για μία ζώνη συχνοτήτων και επειδή αποτελείται από φύλλο χαλκού PCB, η θέση της κεραίας είναι σχετικά περιορισμένη. Επιπλέον, η κεραία PCB γενικά απαιτεί μεγάλη επιφάνεια κεφαλής και το μέγεθος της ίδιας της κεραίας είναι επίσης μεγάλο. Οι κεραίες PCB χρησιμοποιούνται ευρέως σε φορητούς υπολογιστές, κουτιά τηλεόρασης κ.λπ. Οι κεραίες PCB στα ακουστικά Bluetooth φαίνονται στην παρακάτω εικόνα:

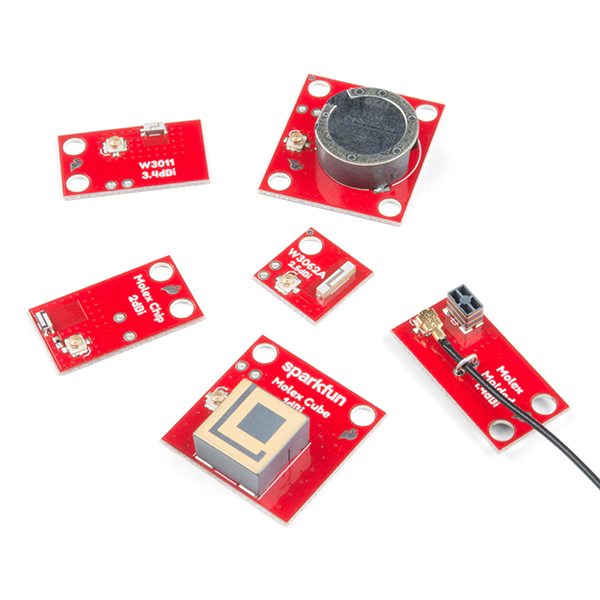

2. Κεραμική κεραία.
Η κεραμική κεραία είναι μια μικροσκοπική κεραία κατάλληλη για συσκευές Bluetooth. Καταλαμβάνει μικρό χώρο και έχει καλή απόδοση. Έχει στενό εύρος ζώνης και είναι δύσκολο να επιτευχθούν πολλαπλές ζώνες συχνοτήτων. Μπορεί να βελτιώσει αποτελεσματικά την ενσωμάτωση της μητρικής πλακέτας και να μειώσει τον περιορισμό της κεραίας στο ID. Το σχέδιο πρέπει να εισαχθεί στην αρχή του ορισμού του πίνακα. Οι κεραμικές κεραίες χωρίζονται σε κεραμικές κεραίες μπλοκ και κεραμικές κεραίες πολλαπλών στρώσεων:
Block antenna: Ολόκληρο το κεραμικό σώμα συντήκεται σε υψηλή θερμοκρασία και στη συνέχεια το μεταλλικό τμήμα της κεραίας τυπώνεται στην επιφάνεια του κεραμικού μπλοκ.
Κεραία πολλαπλών στρώσεων: Η πυροδότηση υιοθετεί τη μέθοδο συν-πυροδότησης χαμηλής θερμοκρασίας για να πει ότι τα κεραμικά πολλαπλών στρώσεων στοιβάζονται και ευθυγραμμίζονται και στη συνέχεια πυροσυσσωματώνονται σε υψηλή θερμοκρασία, έτσι ώστε ο μεταλλικός αγωγός της κεραίας να μπορεί να εκτυπωθεί σε κάθε κεραμικό διηλεκτρικό στρώμα σύμφωνα με τις απαιτήσεις σχεδιασμού, έτσι ώστε να μπορεί να μειώσει αποτελεσματικά το μέγεθος της κεραίας και να επιτύχει τον σκοπό της απόκρυψης της κεραίας.
Δεδομένου ότι η διηλεκτρική σταθερά του ίδιου του κεραμικού είναι υψηλότερη από αυτή της πλακέτας κυκλώματος PCB, η χρήση κεραμικής κεραίας μπορεί να μειώσει αποτελεσματικά το μέγεθος της κεραίας διασφαλίζοντας παράλληλα την απόδοση της κεραίας. Το μειονέκτημα των κεραμικών κεραιών είναι ότι έχουν προβλήματα συνοχής, είναι μεγάλες και είναι επίσης περιορισμένες όταν τοποθετούνται. Οι κεραμικές κεραίες είναι οι πιο χρησιμοποιούμενες σε προϊόντα IoT, όπως οι κεραίες GPS και οι κεραίες Bluetooth.
3. Κεραία LDS.
Η τεχνολογία κεραίας LDS είναι τεχνολογία άμεσης δομής με λέιζερ, η οποία χρησιμοποιεί έναν υπολογιστή για να ελέγχει την κίνηση του λέιζερ σύμφωνα με την τροχιά του αγώγιμου σχεδίου και προβάλλει το λέιζερ στη χυτευμένη τρισδιάστατη πλαστική συσκευή. Μέσα σε λίγα δευτερόλεπτα, ενεργοποιείται το μοτίβο κυκλώματος. Η αρχή του είναι παρόμοια με μια κεραία PCB, η διαφορά είναι ότι το LDS χρησιμοποιεί το σχήμα της κεραίας για να προβάλει ένα λέιζερ σε ένα πλαστικό περίβλημα και την ηλεκτρολυτική για να σχηματίσει μια μεταλλική κεραία μέσα σε λίγα δευτερόλεπτα. Το μεγαλύτερο μειονέκτημα της κεραίας LDS είναι το υψηλό κόστος και η περίπλοκη διαδικασία. Το μεγαλύτερο πλεονέκτημα είναι ότι η κεραία μπορεί να τοποθετηθεί απευθείας στο πίσω μέρος του περιβλήματος, έτσι ώστε το διάκενο της κεραίας να είναι μεγάλο και η απόδοση της κεραίας να είναι υψηλή. Επί του παρόντος χρησιμοποιείται ευρέως σε smartphone υψηλής τεχνολογίας, έξυπνα ρολόγια/ζώνες και ακουστικά Bluetooth.
