Σήμερα, αμέτρητες ηλεκτρονικές συσκευές όπως smartphone, tablet, μετρητές γλυκόζης αίματος κ.λπ. έχουν αυστηρότερες και αυστηρότερες απαιτήσεις μεγέθους και το εσωτερικό γίνεται όλο και πιο στενό, οπότε δεν μένει πολύς χώρος για υποδοχές. Έτσι, όσο μικρότερος γίνεται ο σύνδεσμος, τόσο πιο σημαντικός γίνεται. Αυτή η τάση παρατηρείται επίσης στους τομείς της άμυνας και της αεροδιαστημικής, όπως στους δορυφόρους, στους κατευθυνόμενους πυραύλους και στα συστήματα αεροηλεκτρονικής, όπου οι απαιτήσεις συμπαγούς μπορούν να καλυφθούν μόνο με «μικροσκοπικές» συνδέσεις. Καθώς η ζήτηση για μικρότερους συνδέσμους συνεχίζει να αυξάνεται, οι μηχανικοί σχεδιασμού αντιμετωπίζουν μια νέα σειρά προκλήσεων. Δεν μπορούν πλέον να βάλουν το σχέδιο σύνδεσης στα τελικά στάδια του έργου. Οι μικροσυνδέτες απαιτούν προνοητικότητα. Απαιτεί από τους σχεδιαστές να προβλέπουν μια ποικιλία παραγόντων όπως η συσκευασία, η ανθεκτικότητα, η ικανότητα μεταφοράς ρεύματος και η δυνατότητα αντικατάστασης.
Επτά κατευθύνσεις μικροσκοπικού σχεδιασμού συνδετήρων
1. Εξετάστε τους συνδέσμους στην αρχή του σχεδιασμού
«Οι μηχανικοί τείνουν να είναι τόσο επικεντρωμένοι στο σχεδιασμό του συνολικού συστήματος που βάζουν τον σύνδεσμο στο τέλος του σχεδιασμού», δήλωσε ο Mitch, διευθυντής μηχανικής ανάπτυξης προϊόντων. "Πιστεύουν ότι ο σύνδεσμος είναι απλός, οπότε μπορούν να βάλουν το To τελικό στάδιο. Μετά κολλάνε με το δικό τους σχέδιο." Έχει δει πάρα πολλές ιστορίες σχεδιαστών που βιάζονται να σχεδιάσουν συνδετήρες στα τελικά στάδια του σχεδιασμού. Μας είπε ότι σε πολλές περιπτώσεις, οι σχεδιαστές καταλήγουν να πρέπει να επιλέξουν μη τυποποιημένες συνδέσεις για να ολοκληρώσουν τη σχεδίαση, γεγονός που όχι μόνο αυξάνει το κόστος αλλά καθυστερεί και τους χρόνους παράδοσης. Για να αποφύγετε τέτοια προβλήματα, οι σχετικοί ειδικοί συνιστούν να λάβετε υπόψη τους συνδέσμους που θα χρησιμοποιήσετε νωρίς στη σχεδίαση και, στη συνέχεια, να κρατήσετε χώρο σχεδιασμού για αυτούς και να σχεδιάσετε γύρω τους. «Δεν υπάρχει λόγος να πείτε «Πρώτα, αποφασίστε ποιον σύνδεσμο που χρειάζεστε», είπε ο Morley, ο μηχανικός ανάπτυξης προϊόντων μας, «αλλά αν το έκαναν, θα τους εξοικονομούσε πολύ χρόνο και πολλή ταλαιπωρία».
2. Κατανοήστε τους περιορισμούς του χώρου
Παρόλο που οι μικροσκοπικοί σύνδεσμοι από σανίδα σε πλακέτα έχουν συνήθως πάχος μικρότερο από 1 mm, χρησιμοποιούνται επίσης συνήθως σε εφαρμογές με κλειστή συσκευασία. Για την αντιμετώπιση πιθανών προβλημάτων συσκευασίας, οι σχεδιαστές πρέπει να εξετάσουν τα ίχνη του κυκλώματος στο PCB, καθώς και τα πρόσθετα καλώδια που συνδέονται με τους συνδέσμους. «Λόγω του μικρότερου τόνου, πρέπει να κάνετε τα ίχνη και τα καλώδια πιο στενά», είπε ο Mike Higashikawa, υπεύθυνος προϊόντων της περιοχής Molex. Επίσης, λάβετε υπόψη σας ότι ορισμένες υποδοχές (π.χ.: υποδοχές εύκαμπτου καλωδίου) προσφέρουν την επιλογή στροφής προς τα εμπρός και προς τα πίσω. Πρέπει να λάβετε υπόψη αυτές τις μεθόδους αναστροφής κατά το σχεδιασμό του συστήματός σας. Για παράδειγμα, μια υποδοχή που είναι γυρισμένη προς τα πίσω μπορεί να είναι δύσκολη η πρόσβαση εάν υπάρχει άλλο εξάρτημα μπροστά και πίσω. Τέλος, οι σχεδιαστές πρέπει επίσης να γνωρίζουν ότι οι συσκευές επιφανειακής τοποθέτησης μερικές φορές δεν μπορούν να χειριστούν μικρότερα εξαρτήματα. Σε ορισμένες περιπτώσεις, χρειάζονται νέα ακροφύσια κενού για την επίλυση αυτών των προβλημάτων.
3. Μάθετε την τρέχουσα χωρητικότητα φορτίου
Καθώς το μέγεθος του βύσματος μειώνεται, τόσο μειώνεται η ικανότητα μεταφοράς ρεύματος του βύσματος. Συνήθως, οι μικροσυνδέτες μπορούν να χειριστούν μεταξύ 200mA και 500mA, που είναι περίπου το ήμισυ της τρέχουσας βαθμολογίας των μεγαλύτερων βυσμάτων από πλακέτα σε πλακέτα. Για να αντισταθμίσουν τη χαμηλότερη ικανότητα μεταφοράς ρεύματος, οι σχεδιαστές μπορεί να χρειαστεί να αυξήσουν τον αριθμό των τερματικών.
4. Λάβετε υπόψη τη σταθερότητα των μικρών/μικρών συνδέσεων
«Πρέπει να σας συμβουλέψω για αυτό, όχι μόνο στο στάδιο του σχεδιασμού, αλλά και κατά τη διάρκεια της διαδικασίας συναρμολόγησης, ώστε να προστατεύονται από ζημιές». Ο Morley, ειδικός στο σχεδιασμό μικροσυνδέσμων σε εφαρμογές ραδιοσυχνοτήτων, θυμάται ότι στο σχεδιασμό του για στρατιωτικές εφαρμογές στο διάστημα, οι μισοί από τους συνδέσμους καταστράφηκαν κατά τη φάση της δοκιμής.
Αν δεν ληφθεί υπόψη το ζήτημα εξαρχής θα μπορούσε να αυξήσει το κόστος, είπε. Οι κατεστραμμένοι σύνδεσμοι απαιτούν αναδιαμόρφωση, ανακαίνιση και σήμανση. Ενδέχεται ακόμη και να χρειαστεί να αντικατασταθούν πιο ακριβοί σύνδεσμοι με δυνατότητα αντικατάστασης στο πεδίο, και μια τέτοια αλλαγή θα μπορούσε να προσθέσει άλλες ή δύο εβδομάδες στο χρόνο σχεδιασμού.
«Θα πρέπει να σημειωθεί ότι δίνετε πάντα προτεραιότητα στις υπάρχουσες συνδέσεις και αν αυτές οι υποδοχές δεν είναι συμβατές με το σχέδιό σας, σκεφτείτε να σχεδιάσετε τη δική σας, η οποία μπορεί να σας εξοικονομήσει πολύ χρόνο», είπε ο Morley.
5. Σκεφτείτε την εύκολη αντικατάσταση
Εάν το εξωτερικό του προϊόντος είναι κλειστό, τότε χρειάζεστε συνδέσμους που μπορούν να αντικατασταθούν από το εξωτερικό. Διαφορετικά, θα χρειαστεί να κάνετε κάποιες εργασίες συγκόλλησης.
«Όσο περισσότερο το κάνετε, τόσο πιο επιδέξιος είστε σε δεξιότητες όπως η συγκόλληση, αλλά τόσο μεγαλύτερος είναι ο κίνδυνος βλάβης σε ολόκληρο το σύστημα», είπε ο Morley.
6. Κατανοήστε τις λειτουργικές απαιτήσεις του βύσματος
Οι προμηθευτές χρειάζονται οι πελάτες να εκφράσουν πλήρως τις ανάγκες τους, διαφορετικά μπορεί να παρεξηγήσουν τις ανάγκες των πελατών. Αυτό είναι ιδιαίτερα σημαντικό όταν χρειάζεται να κατασκευαστούν προσαρμοσμένες συνδέσεις.
«Η ακριβής άρθρωση των απαιτήσεων του συνδετήρα είναι κρίσιμης σημασίας», λέει η Story. "Εάν είναι ασαφές ή παραλειφθεί, κινδυνεύουμε να χάσουμε βασικές απαιτήσεις για το σχεδιασμό."
7. Λάβετε υπόψη τη μηχανική καταπόνηση
Η θερμοκρασία, οι κραδασμοί και οι κραδασμοί δημιουργούν καταπόνηση μεταξύ διεπαφών και κυκλωμάτων. Οι ειδικοί προτείνουν να επιλέξετε συνδετήρες που αποφεύγουν τις επιπτώσεις αυτών των δυνάμεων.
«Έχω δει συγκολλήσεις που έχουν σπάσει σε κομμάτια σε μερικές πλακέτες PCB», είπε ο Morley. "Όταν ένας σύνδεσμος είναι σταθερά συνδεδεμένος με την πλακέτα ή την εξωτερική δομή, πρέπει να αντέχει τις δυνάμεις κραδασμών και κραδασμών, διαφορετικά μπορεί να υπάρχουν ρωγμές."
Ο Morley συνιστά στους μηχανικούς να χρησιμοποιούν ένα διασυνδεδεμένο σύστημα για να ελαχιστοποιούν τη συσσώρευση τάσης μεταξύ της δομής στερέωσης και των σημείων σύνδεσης. «Υπάρχει ένας αριθμός προμηθευτών που προσφέρουν τέτοια συστήματα», είπε. «Οι σχεδιαστές θα πρέπει να δώσουν μεγάλη προσοχή σε αυτό».

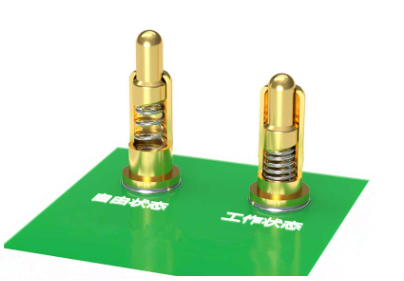

Προμήθεια κατασκευαστών συνδετήρων pogopin - Shenzhen ZZT Precision Electronics Co., Ltd.

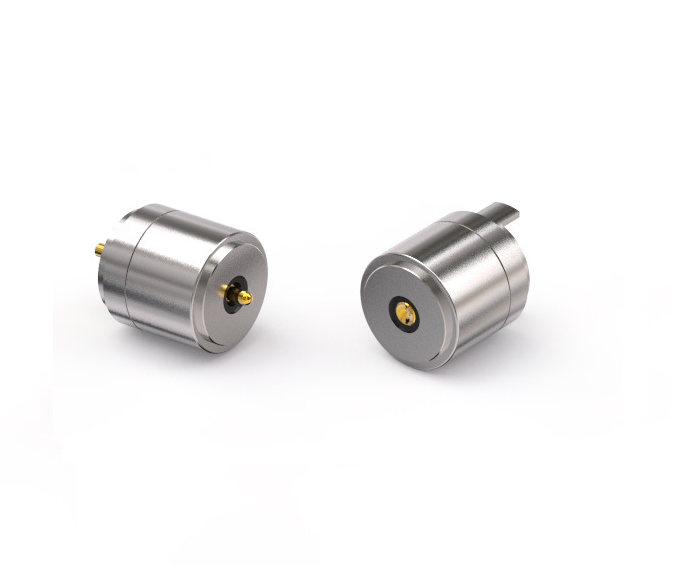

Ιδρύθηκε το 2007, είναι μια επιχείρηση υψηλής τεχνολογίας με τη σύνδεση ακριβείας ως κορυφαίο παράγοντα και την ανάπτυξη τεχνολογίας ως τον πυρήνα, ενσωματώνοντας την Ε&Α, την παραγωγή και τις πωλήσεις. Τα κύρια προϊόντα μας είναι το POGO PIN, ο σύνδεσμος POGO PIN, ο μαγνητικός σύνδεσμος, το μαγνητικό καλώδιο δεδομένων φόρτισης και ο σύνδεσμος προσρόφησης. Τα προϊόντα μας χρησιμοποιούνται ευρέως στην έξυπνη ένδυση, τις κινητές επικοινωνίες, τις ψηφιακές φωτογραφικές μηχανές, τα αυτοκίνητα, τον ιατρικό εξοπλισμό και άλλους τομείς.
