Οι σύνδεσμοι χρησιμοποιούνται πολύ συχνά και όλοι είναι εξοικειωμένοι με τους συνδέσμους. Ωστόσο, κατά τη χρήση του βύσματος, ενδέχεται να υπάρχει πρόβλημα αποτυχίας σύνδεσης. Σε αυτό το άρθρο, ο επεξεργαστής θα παρουσιάσει τους λόγους για την αποτυχία της σύνδεσης σύνδεσης. Επιπλέον, αυτό το άρθρο θα εξετάσει τα ζητήματα για τη δοκιμή του συνδέσμου πλακέτας σε πλακέτα.
1. Συζήτηση σχετικά με την αιτία της αστοχίας σύνδεσης βύσματος
Σε σύγκριση με τον εξωτερικό αγωγό, ο εσωτερικός αγωγός του συνδετήρα είναι μικρότερος σε μέγεθος και ο εσωτερικός αγωγός με κακή αντοχή είναι πιο πιθανό να προκαλέσει κακή επαφή και να οδηγήσει σε αστοχία του συνδετήρα.

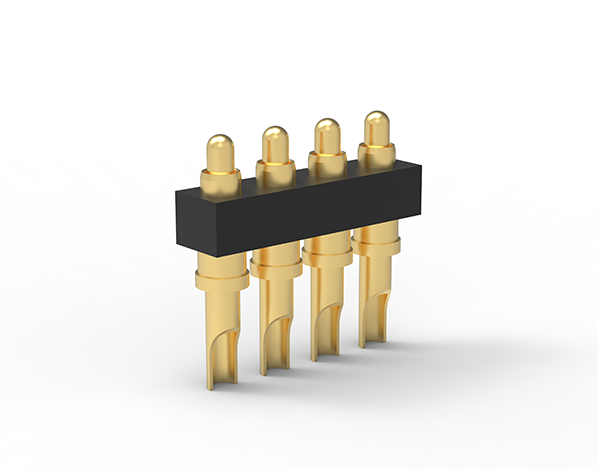

Οι περισσότεροι από τους εσωτερικούς αγωγούς του συνδετήρα υιοθετούν μεθόδους ελαστικής σύνδεσης, όπως ελαστική σύνδεση τύπου νυχιών ελατηρίου, ελαστική σύνδεση τύπου υποδοχής υποδοχής, ελαστική σύνδεση τύπου φυσούνας και ούτω καθεξής. Μεταξύ αυτών, η δομή ελαστικής σύνδεσης με σχισμή του γρύλου είναι απλή, το κόστος επεξεργασίας είναι χαμηλό, η συναρμολόγηση είναι πιο βολική και το εύρος εφαρμογής είναι το πιο εκτεταμένο.
1. Ο εσωτερικός αγωγός δεν είναι σταθερά στερεωμένος
Για τις ανάγκες συναρμολόγησης, στη δομή πολλών ομοαξονικών συνδέσμων RF (όπως τύπου N, 3,5 mm), ο εσωτερικός αγωγός χωρίζεται σε δύο μέρη στο διηλεκτρικό στήριγμα και στη συνέχεια συνδέεται με βίδες. Ωστόσο, λόγω της μικρής διαμέτρου του εσωτερικού αγωγού, εάν η κόλλα δεν εφαρμοστεί στη σύνδεση με σπείρωμα για να στερεωθεί κατά τη συναρμολόγηση, η αντοχή σύνδεσης του εσωτερικού αγωγού είναι πολύ κακή, ειδικά για ορισμένους μικρούς ομοαξονικούς συνδέσμους ραδιοσυχνοτήτων. Επομένως, όταν ο σύνδεσμος συνδέεται και αποσυνδέεται πολλές φορές, υπό τη μακροχρόνια δράση στρέψης και τάσης, το εσωτερικό σπείρωμα του αγωγού μπορεί να χαλαρώσει και να πέσει, με αποτέλεσμα την αστοχία της σύνδεσης.
Μία από τις κοινώς χρησιμοποιούμενες δομές ομοαξονικών συνδέσμων RF είναι ότι ο εσωτερικός αγωγός, το διηλεκτρικό στήριγμα και ο εξωτερικός αγωγός στερεώνονται μεταξύ τους με κόλλα. Εάν η ποσότητα της κόλλας που εφαρμόζεται σε αυτή τη δομή δεν είναι αρκετή ή η αντοχή σύνδεσης της κόλλας δεν είναι αρκετή κατά τη συναρμολόγηση, το κολλημένο μέρος μπορεί να σπάσει λόγω της δύναμης κατά τη χρήση, κάτι που θα προκαλέσει την περιστροφή ή την αξονική κίνηση του εσωτερικού αγωγού και οι εσωτερικοί αγωγοί Δεν μπορεί να δημιουργηθεί καλή ηλεκτρική επαφή και η σύνδεση αποτυγχάνει.
Μέθοδος βελτίωσης: Όταν συναρμολογείται ο ομοαξονικός σύνδεσμος, μπορεί να εφαρμοστεί κατάλληλη ποσότητα αγώγιμης κόλλας ή παράγοντα ασφάλισης νήματος στη σύνδεση με σπείρωμα για να αυξηθεί η αξιοπιστία της σύνδεσης με σπείρωμα. Θα πρέπει να επιλέγονται κόλλες με υψηλότερη αντοχή συγκόλλησης και η κόλλα πρέπει να γεμίζει ολόκληρη την κολλημένη τρύπα κατά την κόλληση. Το τσούξιμο στο κολλημένο τμήμα του εσωτερικού αγωγού αυξάνει την περιοχή επαφής μεταξύ του εσωτερικού αγωγού και της κόλλας για να αποτρέψει την περιστροφή του εσωτερικού αγωγού. ρυθμίστε σωστά τον εσωτερικό αγωγό Οι ακτινικές διαστάσεις και οι ανοχές του αγωγού, του εξωτερικού αγωγού και του διηλεκτρικού στηρίγματος καθιστούν την προσαρμογή μεταξύ του εσωτερικού αγωγού και του διηλεκτρικού στηρίγματος, μεταξύ του διηλεκτρικού στηρίγματος και του εξωτερικού αγωγού παρεμβολή, και μπορούν επίσης να κάνουν τρία ταιριάζουν πιο σταθερά.
2. Λανθασμένο μέγεθος του γρύλου ή του πείρου του εσωτερικού αγωγού
Εάν η διάμετρος της οπής του εσωτερικού αγωγού του γρύλου είναι μικρότερη από το καθορισμένο μέγεθος όταν ο πείρος του εσωτερικού αγωγού του πείρου εισέρχεται στο γρύλο, ο γρύλος θα υπερδιεκτονωθεί, η ποσότητα παραμόρφωσης θα υπερβεί το εύρος ελαστικής παραμόρφωσης, πλαστικό θα συμβεί παραμόρφωση και ο αγωγός στην υποδοχή θα καταστραφεί. Αντίθετα, εάν η διάμετρος του πείρου είναι πολύ μικρή, όταν ο πείρος και ο γρύλος ταιριάζουν, το κενό μεταξύ του πείρου και του τοιχώματος του γρύλου είναι πολύ μεγάλο, οι δύο εσωτερικοί αγωγοί του συνδετήρα δεν μπορούν να βρίσκονται σε στενή επαφή , η αντίσταση επαφής γίνεται μεγάλη και οι δείκτες ηλεκτρικής απόδοσης του βύσματος θα είναι επίσης φτωχοί.
Μέθοδος βελτίωσης: Είτε η αντιστοίχιση του γρύλου και του πείρου είναι λογική, μπορούμε να χρησιμοποιήσουμε τη δύναμη εισαγωγής και τη δύναμη συγκράτησης του τυπικού πείρου μετρητή και του αγωγού στο γρύλο για να μετρήσουμε. Για συνδέσμους τύπου N, η δύναμη εισαγωγής όταν η διάμετρος Φ1.6760 συν 0.005 τυπικός πείρος μετρητή ταιριάζει με την υποδοχή πρέπει να είναι μικρότερη ή ίση με 9N και η δύναμη συγκράτησης όταν η διάμετρος Φ1.6000-0.005 τυπικός πείρος μετρητή και ο εσωτερικός αγωγός του γρύλου ταιριάζουν Μεγαλύτερο ή ίσο με 0,56Ν.
Επομένως, μπορούμε να χρησιμοποιήσουμε τη δύναμη εισαγωγής και τη δύναμη συγκράτησης ως πρότυπα επιθεώρησης. Ρυθμίζοντας το μέγεθος και την ανοχή της υποδοχής και του πείρου, καθώς και τη διαδικασία επεξεργασίας γήρανσης του αγωγού στην υποδοχή, μπορεί να ρυθμιστεί η δύναμη εισαγωγής και η δύναμη συγκράτησης μεταξύ του πείρου και της υποδοχής. σε κατάλληλο εύρος.
